製品名：
USB制御マルチカラー表示灯 NE-USBシリーズ

資料DLする お問い合わせ

PATLITE

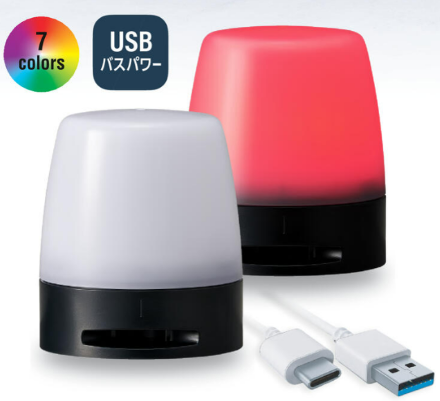

USB制御マルチカラー表示灯 NE-USBシリーズ

USB制御マルチカラー表示灯

USB制御マルチカラー表示灯 NE-USB

USBバスパワー＆簡単制御。マルチカラータイプ1台で用途に合わせて7色表示可能

NE-USBシリーズ 主な機能・特長

USBバスパワー給電に対応

USBケーブル1本で給電と制御が可能です。
電源供給が難しい環境下でもケーブル１本で省配線化を実現しました。
USBケーブル（タイプC）に対応しています。

プログラム構築が楽楽

DLLの使用で、より簡単にプログラム構築可能です。
Windows以外ではプロトコル仕様に則った制御も可能です。
HIDクラス対応のため、専用ドライバが不要です。

スマートデザイン

コンパクトな手のひらサイズで、設置環境に溶け込みやわらかい光り方で使用場所を選ばずにどんな場所でも使えます。

NE-USBシリーズ 機能・特長

USBでつながる表示灯NE-USBシリーズの各機能をご紹介いたします。

  1. 01USBケーブルで簡単接続

    USBバスパワー給電に対応。 電源供給と制御が1本でOK。省配線を実現します。

  2. 02さまざまな取り付け方法に対応

    マグネットによる卓上や壁面への取り付けや三脚などのさまざまな汎用品で取り付け可能

  3. 03光・音の多彩な制御が可能

    NE-USB型では詳細な動作制御が可能です。
    光：点灯・消灯・パターン点灯6種。
    音：7種類のブザーパターン（2種類メロディ）

  4. 04音量調整機能

    10段階の音量調整で使用環境に応じた音量で鳴動

  5. 05デモソフト

    PATLITE メーカーサイトのマイページよりNE-USBのデモソフトがダウンロードでき、発光パターンやメロディの動作を実機で確認できます。

  6. 06貸出評価機でのトライアル

    PATLITE メーカーサイトにて、評価機の貸出しも行っていますのでご購入いただく前にトライアルも可能です。

NE-USB導入事例

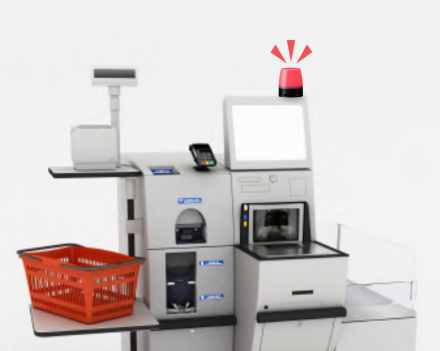

セルフレジ端末の状態表示

離れた場所からでもレジの空き状況がわかるため、レジ精算での待ち時間を減らすことができます。
お客さまからの呼出し表示や、釣銭切れ、レシート紙切れ、紙詰まりの表示によりお客さまへのサービス向上や、業務ロスを削減します。

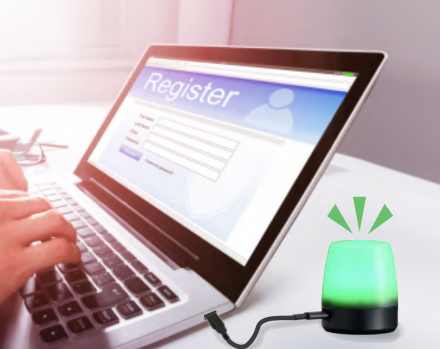

会議ツールなどの着信のお知らせ

会議開始時に表示灯のランプにて光と音でお知らせ。
在宅勤務や商談の際にウェブ会議の会議開始に気付きを与え、業務ロス削減します。

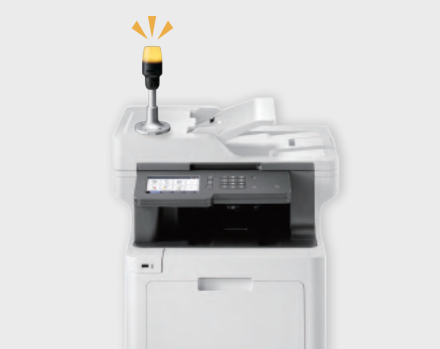

プリンタなど、PC制御装置の状態報知

紙詰まりや用紙切れなどのPC制御機器の異常時に光・音でお知らせ。
事務所や離れた場所からランプでプリンタの状態をお知らせすることで、業務ロスを削減します。

仕様一覧

製品名 USB制御マルチカラー表示灯
型式 NE-SN-USB NE-WN-USB
定格電圧 DC5V (USBバスパワー)
電圧許容範囲 定格電圧±5%(USB2.0規格準拠)
定格消費電流 最大 205mA 170mA
条件 発光色:白
ブザー吹鳴: ブザーパターン「No.1 連続音」, 音量レベル: 最大
使用周囲温度 -20℃ to +50℃ -25℃ to +60℃
使用周囲湿度 90%RH以下､結露なきこと
保存周囲温度 -20℃ to +50℃ -25℃ to +60℃
保存周囲湿度 90%RH以下､結露なきこと
取り付け場所 屋内
取り付け方向 全方向 全方向（防水性必要時は正方向のみ）
保護等級 IP20 IP65
  環境条件 全方向 正方向（正方向以外はIP20）
絶縁抵抗 充電部と非充電金属部間 DC500Vにて5MΩ以上
耐電圧 充電部と非充電金属部間 AC500Vにて1分間
音圧レベル Typ. 65dB Typ. 85dB
  環境条件 製品表面より正面方向/at 0.5mブザーパターン「No.2 スイープ音」 製品表面より正面方向/at 1m ブザーパターン「No.2 スイープ音」
音量 10段階(なし～最大)

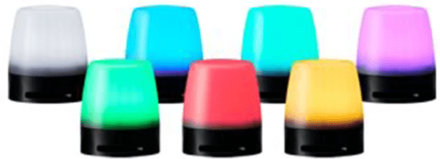

発光色 赤、黄、緑、青、水色、紫、白
質量(公差:±10%) 0.075 kg（付属品を除く） 0.068 kg（付属品を除く）
通信方式 USB2.0 Full Speed (Device Class: HID)
ソフトウエアライブラリ(DLL)対応OS Windows（DLL） / Mac / Linux
（PATLITE メーカーサイトからダウンロード）
適合規格 cUL(CSA C22.2 No.62368-1-14),UL (UL62368-1)
ICES-003 Class B
FCC Part15 Subpart B Class B
EMC指令 (EN 55032,EN 55035)
REACH規則, CE RoHS指令 (EN IEC 63000)
KC認証 (KS C 9832,KS C 9835)
EAC (TR CU 020),EAC (TR EAEU 037)
Electromagnetic Compatibility Regulations 2016 (BS EN 55032, BS EN 55035)
The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulations 2012(BS EN IEC 63000)
備考 LEDの特性上、LED単体または製品毎での色調ばらつき、明るさ違いが発生する場合があります。
付属品 滑り止めシート 防水シート
マグネット取り付け ○ ×
インチねじ取り付け(1/4インチねじ) ○ ×
2点穴ねじ取り付け × ○
オプションブラケット NE-001D × ○
NE-002D × ○
SZP-092D × ○
ケーブル接続方向 横方向 下方向

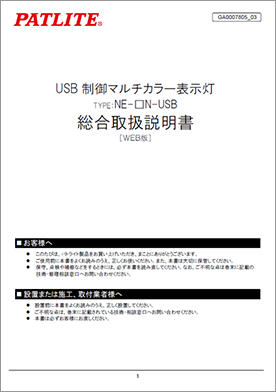

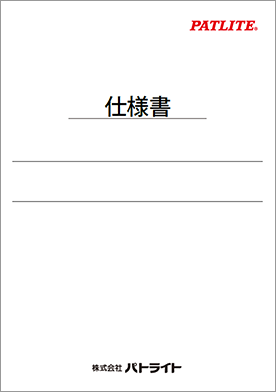

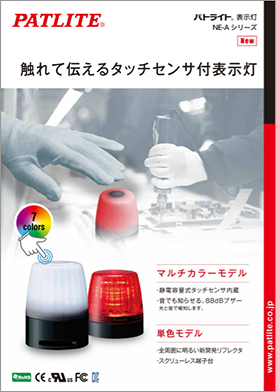

関連資料ダウンロード

よくあるご質問

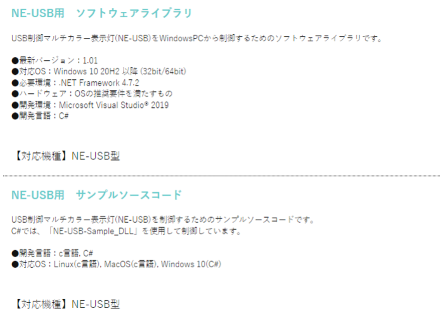

NE-USB用のソフトウエアライブラリ（DLL）は、どこからダウンロードすればよいですか？

NE-USB用のソフトウエアライブラリ（ DLL )は、PATLITE メーカーサイトのマイページにログインして、マイページメニューの「freeソフトダウンロード」から入手いただけます

NE-USB用でソフトウエアライブラリ（DLL）を使用して制御するが開発環境について教えてください。

ソフトウエアライブラリ（DLL)を使用して、USB制御マルチカラー表示灯を制御する場合の開発環境は下記URLをご参照ください。
※ Visual Studioについて、下表以外のバージョンはPATLITE社で対応評価を実施しておりませんので保証いたしかねます。
（https://www.patlite.co.jp/support/faq/detail00686.html）

NE-USBびUSBケーブルが付属されていますか？

USBケーブル（タイプAオス-タイプCオス）は付属されておりません。お客さまでご用意ください。

NE-USBを工場で使用して大丈夫でしょうか？

NE-WN-USBはIP65（正方向取り付け）高い防摘/防塵性で工場現場で使用可能です。
