音声対応ネットワーク制御信号灯 NHVシリーズ
音声対応ネットワーク制御信号灯
音声対応ネットワーク制御信号灯 NHVシリーズ
AzureとAWSといったクラウドで制御が可能です。また、HTTP・RSH・SOCKETなどの汎用プロトコルで制御できます。
NHVシリーズ 主な機能・特長
メール受信検知機能
NHV-Mのみ対応。メールサーバーにアクセスし、検知条件に合致したメールを受信した際にLED点灯・音声によって知らせることができます。
「OAuth2.0※」にも対応しています。
※OAuth認証は「Gmail」「Outlook」に対応しております。
Text to Speech（TTS）新機能搭載
テキスト情報を音声に変換する「Text to Speech（TTS）機能」を搭載しています。これにより音声作成がお客さまで簡単に設定できたり、コマンドにテキストを入力しておくことで、自動的に音声読み上げすることができます。
POE受電対応
NHV-DPのみ対応。電源が確保しにくい場所や、NWカメラとの連携に活用できます。
IEEE802.3atに準拠したPoE給電装置でお使いいただけます。
NHVシリーズ 機能・特長
ネットワーク異常を即時報知。音声対応ネットワーク制御信号灯NHVシリーズの各機能をご紹介いたします。
-
01クラウド通信に対応
対応クラウド：AWS、Microsoft Azure
それぞれのクラウドに直接接続でき、クラウドサービスからLEDや 音声を制御できます。 -
02音声対応デジタルIO搭載モデル
NHVモデルに加えて、デジタル入力4点・出力2点を持っています。センサーからの出力情報の入力や、NHVが点灯した際にデジタル接点出力で別製品の制御を行うなど、幅広い用途に対応しています。
-
03減光機能
NHVシリーズより減光機能を搭載 設定画面から4段階の明るさが選択可能。オフィス・店舗など比較的人の近くに設置する際使用シーンに合わせた光度の選択が行えます。
-
04マルチカラーLEDユニット対応
1段で7色の色を表現できるマルチカラーLEDユニットが搭載可能。型式：LR6-E-MZ
※マルチカラーLEDユニット装着時には最大光度となります。 -
05HTTPS/HTTPコマンド送信
NHVからHTTPS/HTTPコマンドの送信が可能です。
ネットワークで繋がるカメラ等のHTTPS/HTTPコマンドを受けることができる製品との連携も可能になります。 -
06貸出評価機でのトライアル
PATLITEメーカーサイトにて、評価機の貸出しも行っておりますのでご購入いただく前にトライアルも可能です。
NHVシリーズ 導入事例
CO2濃度異常の早期対応
感染症対策としてCO2濃度センサーを設置。センサーの測定データや閾値をクラウドのソフトウエアで管理。クラウド連携対応の NHV型が閾値に応じ、CO2濃度を赤・黄・緑で点灯表示。タイムリーにCO2濃度を把握、即時対応が可能になり、巡回作業削減で業務負担低減にもつながります。
排水水位アラート報知∼クラウドシステム連携∼
排水をタンクに貯め、貯まったタンク内の水量をセンサーから測定し、ネットワークを通じてクラウド監視ソフトへデータ共有。満水になる前にソフト側で判断し、NHVで点灯表示。
事故発生を未然に防ぐことにつながります。
オフィスビル漏水対策クラウドシステム連携
漏水発生時にセンサーが検知→ゲートウェイ・ルーター経由でクラウド監視ソフトで検知箇所を表示。
クラウドソフトからクラウド連携対応のNHV型を点灯報知させ、異常時に画面見逃しを防止。
管理者は漏水発生時に現場確認・即時処置が行えるようになったため、被害縮小につなげられます。
仕様一覧
| 型式 | 5段 | NHV□-5□□□ | |
|---|---|---|---|
| 4段 | NHV□-4□□□ | ||
| 3段 | NHV□-3□□□ | ||
| 2段 | NHV□-2□□□ | ||
| 1段 | NHV□-1□□□ | ||
| 0段 | NHV□-0□□□ | ||
| 定格電圧 | DCジャック | DC24V | |
| PoE電源※1 | DC48V IEEE802.3at 準拠 (PoE+)※2 | ||
| 付属ACアダプター※3 | 入力：AC100～240V （50Hz/60Hz） 出力：DC24V | ||
| 電圧許容範囲 | DCジャック | DC21.6 ～ 26.4V | |
| PoE電源※1 | DC42.5 ～ 57V | ||
| 付属ACアダプター※3 | AC90 ～ 264V | ||
| 定格消費電流 | 本体※4 | 無音時：120mA 最大音量時：210mA（DCジャック DC24V入力時） | |
| 無音時：115mA 最大音量時：175mA（PoE電源 DC48V入力時 | |||
| 信号灯 | 40mA（1段あたり DCジャック）, 25mA（1段あたり PoE電源） | ||
| 定格消費電力 | 本体 | 無音時：3.5W 最大音量時：6W（付属ACアダプター AC100V入力時） | |
| 表示灯 | 1.0W（1段あたり 付属ACアダプター AC100V入力時） | ||
| 使用周囲温度 | 0℃ ～ 40℃ | ||
| 使用周囲湿度 | 20%RH ～ 80%RH 氷結・結露なきこと | ||
| 保存周囲温度 | -10℃ ～ 60℃ | ||
| 保存周囲湿度 | 20%RH ～ 80%RH 氷結・結露なきこと | ||
| 取り付け場所 | 屋内 | ||
| 取り付け方向 | 正方向 | ||
| 保護等級 | IP 20 | ||
| 絶縁抵抗 | 充電部と非充電金属部間 DC500V メガにて10MΩ以上 | ||
| 耐電圧 | 充電部と非充電金属部間 AC1500Vにて1分間（10mA以下) | ||
| 音圧レベル | 88dB以上 | ||
| 環境条件 | 製品より正面方向 1m 、-6dB 1.8kHz正弦波 最大音量設定時 ※MP3データの内容・使用環境により音圧レベルは変化します |
||
| 音声ライン出力 | 600Ω 0dBV （不平衡 モノラルミニジャック） | ||
| 質量（公差：±10%） | NHV6 | 760g ＋ (60g)×信号灯段数 （付属ACアダプター含まず） | |
| NHV4 | 750g ＋ (35g)×信号灯段数 （付属ACアダプター含まず） | ||
| NHV6-D | 805g ＋ (60g)×信号灯段数 （付属ACアダプター含まず） | ||
| NHV4-D | 795g ＋ (35g)×信号灯段数 （付属ACアダプター含まず） | ||
| NHV6-DP | 850g ＋ (60g)×信号灯段数 | ||
| NHV4-DP | 840g ＋ (35g)×信号灯段数 | ||
| 外部接点出力（D仕様のみ） | 無電圧接点 リレー | ||
| 接点数 | 2点 | ||
| 接点定格 | 最大：DC30V, 3A 突入電流：5A以下 最小（参考）：1mA, DC5V | ||
| 対応線経 | 単線/より線：Φ0.41 ～ 0.81mm (AWG26-20) | ||
| 配線方法 | スクリューレス端子台 | ||
| 外部接点入力（D仕様のみ） | 無電圧接点 NPNトランジスタ | ||
| 接点数 | 4点 | ||
| 接点定格 | 出力ON電流：6mA以下/CH OFF時端子間電圧：DC24V | ||
| 対応線経 | 単線/より線：Φ0.41 ～ 0.81mm (AWG26-20) | ||
| 配線方法 | スクリューレス端子台 | ||
| ネットワーク通信方式 | Ethernet （IEEE 802.3準拠） 10BASE-T / 100BASE-TX / 1000BASE-T （Auto MDI/MDI-X 対応） |
||
| IPネットワーク | IPv4/IPv6 デュアルスタック | ||
| インターフェース | USB2.0/1.1 Type-A 1ch | ||
| 付属品 | ACアダプター※3、粘着シート | ||
| 対応ユニット | NHV6 | LEDユニット | LR6-E-RZ,YZ, GZ, BZ, C LR6-E-R, Y, G, B, MZ |
| ワイヤレス・データ通信システム 送信機 | WDT-6LR-Z2 | ||
| NHV4 | LEDユニット | LR4-E-RZ, YZ, GZ, BZ, C LR4-E-R, Y, G, B |
|
| ワイヤレス・データ通信システム 送信機 | WDT-4LR-Z2 | ||
| オプション品 | 壁面取付ブラケット（NH-001） パーティション取付ブラケット（NH-002） ACアダプター（ADP-001） |
||
| 適合規格 | UL 62368-1, CSA C22.2 No.62368-1 FCC Part 15 Subpart B(Class A), ICES-003(Class A) EN 55032(Class A), EN 55035, EN IEC 63000 KS C 9610-6-4, KS C 9610-6-2※5 TR CU 020, TR EEU 037※5 |
||
| 備考 | ※1 P仕様のみ ※2 IEEE802.3atに準拠したPoE+給電HUBが必要です。 IEEE802.3afに準拠したPoE給電HUBではUSBが使用できません。 ※3 N仕様とP仕様は除く ※4 USB分の消費電流は除く ※5 N仕様とP仕様のみ ・CEマーキング適合 ・UL/cUL Listed |
||
関連資料ダウンロード
-

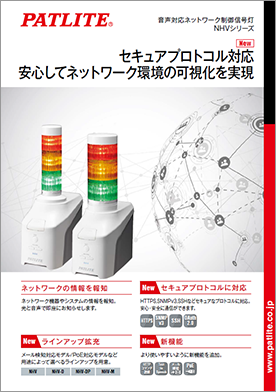

資料名：NHVシリーズ 製品カタログ
-

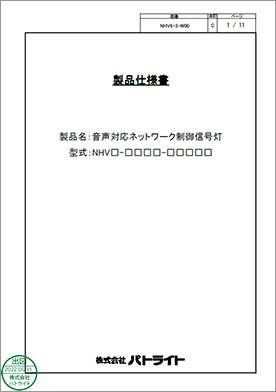

資料名：NHVシリーズ仕様書
よくあるご質問
- NHVシリーズの表示灯がオフィスでは明るすぎるので、明るさを調整する方法を教えてください。
減光機能の設定の前に総合取扱説明書（WEB版）の「7. ご使用の前に」をご参照いただき、STEP1〜STEP4の手順を実行して「WEB設定画面」を表示してください。
NHVシリーズの総合取扱説明書（WEB版）はNHVシリーズ製品情報ページの「ダウンロード関連ファイル」より、ダウンロードいただけます。- NHVシリーズとNH-FVシリーズの製品比較表はありますか？
NHVシリーズとNH-FVシリーズの製品比較表をご用意しております。
NH-FVの機能はNHVシリーズに踏襲しております。
製品選定時の資料としてご活用ください。- Text to Speech（TTS）機能とは？
ネットワーク表示灯 NHVシリーズにはテキスト情報を音声に変換する「Text to Speech（TTS）機能」を搭載しています。
これによって音声作成がお客さまで簡単に設定できたり、コマンドにテキストを入力しておくことで、自動的に音声読み上げすることができます。
また、音声合成エンジンを本体に搭載していますので、オフライン環境（インターネットにつながっていない環境）でも音声変換が可能です。- NHVシリーズのText to Speech（TTS）機能の音声サンプルはありますか？
NHVシリーズのText to Speech（TTS）機能の音声サンプルはNHV Series TTS（Text to Speech）サンプルをご参照ください。
