シュナイダー

Smart-UPS SRTシリーズ

サーバー、ネットワーク機器、エッジコンピューティングの電源保護に適した常時インバーター方式UPS

この製品の販売・導入を検討されている方はこちらからお問い合わせください。

Smart-UPS SRTシリーズとは

UPSは、突然の停電などの電源障害時に、サーバーなど接続されている機器に一定時間電力を供給する製品です。常時インバーターUPS 「 Smart-UPS SRT」 シリーズは、サーバー、音声・データネットワーク、小売り、金融機関、ヘルスケア、研究機関、産業オートメーションなどさまざまな分野で使用可能な高密度ダブルコンバージョン型常時インバーター式UPSです。

主な特長

クラス最高の電力密度

力率0.95の高効率(8kVA、10kVA)

高効率な「グリーンモード」搭載

95%を超える高効率により、パフォーマンスや信頼性を
損なわずに施設コストや空調コストを削減

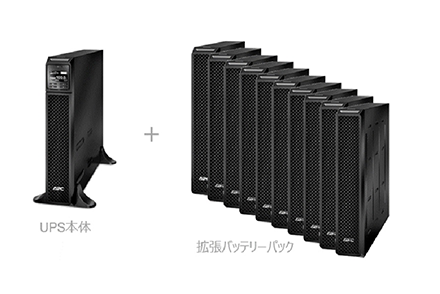

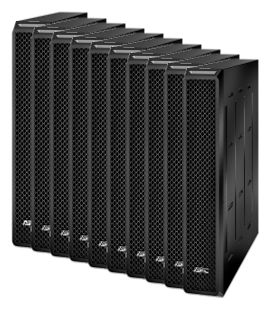

バックアップ時間拡張可能

拡張バッテリーパックを最大10台接続し、バックアップ時間の延長が可能

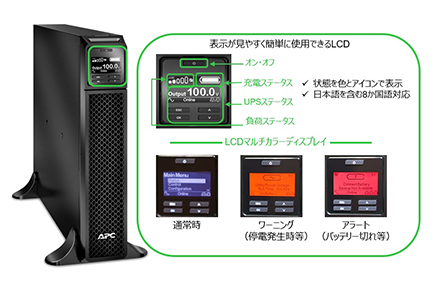

日本語対応LCD画面

UPS正面に配置したマルチカラーバックライト採用の
LCD画面より稼働状況を視覚的判断と日本語含む多言語設定が可能

内蔵エネルギーメーター

エネルギーの使用状況を測定し、簡単にUPSの状態を把握

その他の特長

2020年1月にラインアップ追加

  1. 01インテリジェント・バッテリー管理機能

    温度検知充電により、バッテリー寿命を最大化。
    高度なアルゴリズムによりバッテリー交換日を予測。

  2. 02出力コンセントのオン/オフ機能

    コンセントグループ毎に、ハングアップした機器を遠隔からリブート、時間差オン/オフ、優先設定した負荷機器のオフ、スケジュールタイム設定によるオフなどの機能を提供

  3. 03タワー / ラックマウント両用モデル

    システム環境に応じた柔軟な設置に対応(ラックレール別売)

  4. 04長期保守付きモデル

    無償保証期間:3年間(100Vモデル)、2年間(200Vモデル)
    3年・5年・7年保守付きモデルのラインアップ、バッテリ寿命が尽きた際も保証

  5. 05バッテリー期待寿命の長期化

    期待寿命4~5年(5~25℃)

UPSはなぜ必要?

Surge Protection

落雷による通常の電圧をはるかに超える過電圧・過電流からコンピューターなどの電子機器を守ります。

Clean Power

瞬低(瞬時電圧低下)・電圧変動など電子機器の動作に影響を与える電波形乱れなどを補正し、電子機器の安定稼働をサポートします。

Battery Backup

停電などの電源障害が発生した際に、安全に機器をシャットダウンするためのバックアップ電源を供給し、コンピューターなどの機器のデータ損失やハードディスクの破損を防ぎます。

新旧モデル比較

機能 旧モデル:Smart-UPS RTシリーズ Smart-UPS SRTシリーズ
常時インバーター・ダブルコンバージョン方式
タワー / タワー 対応
スマートスロットによる拡張性
自動バイパス機能
運転中のバッテリー交換
拡張バッテリーによるバックアップ時間の延長
拡張バッテリー接続時の自動認識
インテリジェントバッテリー管理
日本語対応LCD画面
バッテリー期待寿命の長期化 2.5年 4~5年
高効率運転
グリーンモードによるエコ運転
出力コンセント制御機能
バッテリー非搭載時のUPS動作対応
標準無償保証 2年 3年 (100Vモデル)
2年 (200Vモデル)
サポート期間の延長 最長5年 最長7年

仕様

100V

製品名 APC Smart-UPS SRT
1000VA 100V
Smart-UPS SRT
1500VA 100V
Smart-UPS SRT
2400VA 100V
製品型番 SRT1000XLJ SRT150 0XLJ SRT2400XLJ
全般
運転方式 常時インバーター・力率補正を伴うダブルコンバーション方式
無償保証期間 3年間
保守サービス 無償保証を含む最大7年間
入力
定格入力電圧 AC100V / 110V / 115V / 120V単相
入力電圧許容範囲 AC80 ~ 150V単相 AC88 ~ 150V単相 AC88 ~ 150V単相
定格入力周波数 50 / 60Hz (自動検出)
入力周波数許容範囲 AC80 ~ 150V単相
入力プラグ形状 (標準入力プラグ) NEMA 5-15P NEMA 5-15P NEMA L5-30P
変更可能入力プラグ形状 NEMA 5-20P※1 / NEMA L5-20P※1
標準入力プラグ使用時 最大入力電流 (A) 12 12 24
入力プラグ変更時 最大入力電流 (A) 16
入力ハードワイヤーサイズ (mm2)
入力接続可能電線サイズ (mm2)
入力ケーブル長 (mm) 1800 1800 2400
入力力率 0.95以上(50%以上の負荷) 0.98以上(50%以上の負荷) 0.98以上(50%以上の負荷)
出力
出力コンセント形状 NEMA 5-15R×6個 NEMA 5-15R/20R×6個
NEMA L5-20R×1個
NEMA 5-15R/20R×8個
NEMA L5-30R×1個
スイッチ出力コンセントグループ数 グループ1 : NEMA 5-15R×3個
グループ2 : NEMA 5-15R×3個
グループ1: NEMA 5-15R/20R×3個
グループ2: NEMA 5-15R/20R×3個、NEMA L5-20R×1個
グループ1: NEMA 5-15R/20R×4個
グループ2: NEMA 5-15R/20R×4個
出力ハードワイヤーサイズ (mm2)
出力接続可能電線サイズ (mm2)
標準入力プラグ使用時 最大出力容量 (VA/W) 1000 / 900 1200 / 1050 2400 / 2160
入力プラグ変更時 最大出力容量 (VA/W) 1500 / 1350
定格出力電圧 AC100V (初期設定) / 110V / 115V / 120V単相
出力電圧精度 ±1%(静的)、±1%(動的)
出力周波数 50 / 60±3Hz(初期設定)、50 / 60±0.1Hz(設定可能)
電圧波形歪率 1%以下 (線形負荷)、3%以下 (非線形負荷)
最大負荷時効率 約89% (オンライン運転時)、
約95% (グリーンモード時)※9
約90% (オンライン運転時)、
約95% (グリーンモード時)※9
約91.5% (オンライン運転時)、
約95% (グリーンモード時)※9
サポートされるクレストファクター 3:1
過負荷耐量 105% (検出)、125% (1分間)、150% (30秒間)
停電切り替え時間 (ms) 無瞬断 (オンライン運転時)、10 (最大、グリーンモード時)
出力波形 フィルタリングされた正弦波
バイパス種類 自動
バイパス切り替え時間 (ms) 10 (最大)
ランタイム時間 (100%負荷) 10分 7分 5分
バッテリー
バッテリータイプ 小形シール鉛蓄電池(長寿命) 小形シール鉛蓄電池(長寿命) 小形シール鉛蓄電池(長寿命)
バッテリー容量、1トレイ当たり (V/AH) 48V / 8AH 72V / 5AH 96V / 5AH
バッテリー使用個数・定格 (20時間率) 4個 12V / 8AH 6個 12V / 5AH 8個 12V / 5AH
90%までの充電時間 (UPS内蔵バッテリー) 約3時間
交換用バッテリーキット型番 APCRBC155J×1個 APCRBC141J×1個 APCRBC152J×1個
推奨バッテリー交換時期
(放電の回数と周囲温度により変わる)※6
4~5年@5~25℃ / 2.8~3.5年@30℃ / 1.4~1.7年@40℃
バッテリー運転時間の延長 SRT48BPJ※2 SRT72BPJ※2 SRT96BPJ※2
寸法・質量
外形寸法 高さ×幅×奥行 (mm) 85×432×505 85×432×587 85×432×638
梱包寸法 高さ×幅×奥行(mm) 245×610×750 245×610×820 245×610×870
設置形態 タワー / ラック※3
ラックマウント搭載時(EIA 規格19インチラック) 対応2U
正味質量(kg)※4 約24 約27 約33
梱包質量 (kg) 約29 約32 約38
環境
使用環境 最大高度3,000メートル、湿度0~95%、温度0~40℃ (結露なきこと)
保管環境 最大高度15,000メートル、湿度0~95%、温度-15~45℃ (結露なきこと)
1mの距離での可聴ノイズ 50dBA 以下 50dBA 以下 55dBA 以下
規格
EMC規格 VCCI ClassA、IEC 62040-2
安全規格 UL 1778
UPS電源管理ソフトウエア (別売)
PowerChute Network Shutdown ○ (v4.3以上)※5
PowerChute Business Edition ○ (v10.0以上)
Network Management Card 2 EM標準装備
Network Management Card 3 EM標準装備
インターフェース RJ45 (シリアル)、USB (Type A)、SmartSlot、EPO

※1: 最大出力容量を得るには、標準入力プラグ(NEMA 5-15P)を20Aの入力プラグ(NEMA 5-20P、L5-20P)へ交換する必要があります。
※2: 最大10台まで拡張バッテリーパックを増設することが可能です。また、自動検出により拡張バッテリーパック数をUPS本体が認識します。
※3: 本製品をラックに搭載する場合は、Smart-UPS RT専用のレールキットを別途購入する必要があります。
また、ラックの奥行き(レール取り付け部)が、590mm ~ 910mm (SRT1000XLJ, SRT1500XLJ)、610mm ~ 910mm (SRT2400XLJ)、685mm ~ 910mm (その他)であることが必要です。
※4: UPSおよび拡張バッテリーは重いため、その重量に十分耐えられる場所に設置してください。また、ラック搭載時は、できるだけラックの下段に取り付けるようにしてください。
※5: UPSアクセサリー Network Management Card 2(AP9630J)またはNetwork Management Card 2 EM(AP9631J)との併用が必要です。
※6: 交換時目安は保証値ではありません。要バッテリー交換LED点灯の有無に関わらず、上記期間を経過した場合、バッテリーを定期交換することを推奨します。
※7: UPSの入力ケーブルを取り外し、UPS内部にあるターミナルを利用してハードワイヤー接続が可能です。
※8: 出力をハードワイヤー接続するには、オプションの出力ハードワイヤーキット(SRT001)が必要です。
※9: グリーンモードは初期設定ではDisableになっています。Enableにした場合は商用電源供給となり、停電発生時には10ms以下の切替時間が発生します。

200V

製品名 Smart-UPS SRT
5000VA 200V
Smart-UPS SRT
8000VA 200V
Smart-UPS SRT
10000VA 200V
製品型番 SRT5KXLJ SRT8KXLJ SRT10KXLJ
全般
運転方式 常時インバーター・力率補正を伴うダブルコンバーション方式
無償保証期間 2年間
保守サービス 無償保証を含む最大7年間、製品購入時に一括でご契約いただけるサービス期間は最長5年まで(保守付きモデル7年のみ一括購入可能)
入力
定格入力電圧 AC200V単相
入力電圧許容範囲 AC175~275V単相 AC160~275V単相 AC160~275V単相
定格入力周波数 50/60Hz (自動検出)
入力周波数許容範囲 40~70Hz
入力プラグ形状 (標準入力プラグ) NEMA L6-30P ハードワイヤー接続 ハードワイヤー接続
変更可能入力プラグ形状 ハードワイヤー接続※7
標準入力プラグ使用時 最大入力電流 (A) 24 49 59
入力プラグ変更時 最大入力電流 (A) 24
入力ハードワイヤーサイズ (mm2) 5以上(推奨) 14 (推奨) 22 (推奨)
入力接続可能電線サイズ (mm2) 5~16 10-25 10-25
入力ケーブル長 (mm) 2900
入力力率 0.98以上(50%以上の負荷) 0.9以上(50%以上の負荷) 0.9以上(50%以上の負荷)
出力
出力コンセント形状 NEMA L6-20R×2個
NEMA L6-30R×2個
ハードワイヤー接続※8
NEMA L6-20R×4個
NEMA L6-30R×2個
ハードワイヤー接続
NEMA L6-20R×4個
NEMA L6-30R×2個
ハードワイヤー接続
スイッチ出力コンセントグループ数 グループ1 : NEMA L6-20R×2個
グループ2 : NEMA L6-30R×2個
グループ1: NEMA L6-20R×2個
グループ2: NEMA L6-20R×2個
グループ3: NEMA L6-30R×2個
グループ1: NEMA L6-20R×2個
グループ2: NEMA L6-20R×2個
グループ3: NEMA L6-30R×2個
出力ハードワイヤーサイズ (mm2) 5以上(推奨) 14 (推奨) 14 (推奨)
出力接続可能電線サイズ (mm2) 5-10 10-25 10-25
標準入力プラグ使用時 最大出力容量 (VA/W) 5200/4600 8000/7600 10000/9500
入力プラグ変更時 最大出力容量 (VA/W) 5200/4600
定格出力電圧 AC200V単相
(オプションのStep-Down transformerを使用することにより100V出力も可能)
出力電圧精度 ±1%(静的)、±1.25%(動的) ±1% (静的)、±2% (動的) ±1% (静的)、±2% (動的)
出力周波数 50/60±3Hz (初期設定)、50/60±0.1Hz (設定可能)
電圧波形歪率 1%以下(線形負荷)、
3%以下(非線形負荷)
1%以下 (線形負荷)、
5%以下 (非線形負荷)
1%以下 (線形負荷)、
5%以下 (非線形負荷)
最大負荷時効率 92%(オンライン運転時)、
97%(グリーンモード時) ※9
約93% (オンライン運転時)、約98% (グリーンモード時) ※9 約93% (オンライン運転時)、約98% (グリーンモード時)※9
サポートされるクレストファクター 無制限
( ただし2.5:1に制限される)
無制限
(ただし2.4~3:1に制限される)
無制限
(ただし2.4~3:1に制限される)
過負荷耐量 105% (検出)、125% (1分間)、150% (30秒間)
停電切り替え時間 (ms) 無瞬断 (オンライン運転時)、10 (最大、グリーンモード時)
出力波形 フィルタリングされた正弦波
バイパス種類 自動およびマニュアル
バイパス切り替え時間 (ms) 10 (最大) 8 (最大) 8 (最大)
ランタイム時間 (100%負荷) 3.9分 5分 3分
バッテリー
バッテリータイプ 小形シール鉛蓄電池(長寿命)
バッテリー容量、1トレイ当たり (V/AH) 96V / 5AH 96V / 5AH
(4トレイ使用)
96V / 5AH
(4トレイ使用)
バッテリー使用個数・定格 (20時間率) 16個 12V / 5AH 32個 12V/5AH 32個 12V/5AH
90%までの充電時間 (UPS内蔵バッテリー) 約3時間 約1.5時間 約1.5時間
交換用バッテリーキット型番 APCRBC140J×1個 APCRBC140J×2個 APCRBC140J×2個
推奨バッテリー交換時期
(放電の回数と周囲温度により変わる)※6
4~5年@5~25℃
2.8~3.5年@30℃ 1.4~1.7年@40℃
バッテリー運転時間の延長 SRT192BPJ※2 SRT192BP2J※2 SRT192BP2J※2
寸法・質量
外形寸法 高さ×幅×奥行 (mm) 130×432×746 263×432×741 263×432×741
梱包寸法 高さ×幅×奥行(mm) 330×610×960 461×600×1000 461×600×1000
設置形態 タワー / ラック※3
ラックマウント搭載時(EIA 規格19インチラック) 対応3U 対応6U 対応6U
正味質量(kg)※4 約57 約112 約112
梱包質量 (kg) 約64 約127 約127
環境
使用環境 最大高度3,000メートル、湿度0~95%、温度0~40℃ (結露なきこと)
保管環境 最大高度15,000メートル、湿度0~95%、温度-15~45℃ (結露なきこと)
1mの距離での可聴ノイズ 55dBA 以下 60dBA 以下 60dBA 以下
規格
EMC規格 VCCI ClassA
安全規格 UL 1778
UPS電源管理ソフトウエア (別売)
PowerChute Network Shutdown ○(v4.0以上) ○ (v4.3以上) ○ (v4.3以上)
PowerChute Business Edition
Network Management Card 2 EM標準装備
Network Management Card 3 EM標準装備
インターフェース RJ45 (Ethernet)、 Universal I/O, RJ45 (シリアル)、USB (Type B)、SmartSlot、EPO

※1: 最大出力容量を得るには、標準入力プラグ(NEMA 5-15P)を20Aの入力プラグ(NEMA 5-20P、L5-20P)へ交換する必要があります。
※2: 最大10台まで拡張バッテリーパックを増設することが可能です。また、自動検出により拡張バッテリーパック数をUPS本体が認識します。
※3: 本製品をラックに搭載する場合は、Smart-UPS RT専用のレールキットを別途購入する必要があります。
また、ラックの奥行き(レール取り付け部)が、590mm ~ 910mm (SRT1000XLJ, SRT1500XLJ)、610mm ~ 910mm (SRT2400XLJ)、685mm ~ 910mm (その他)であることが必要です。
※4: UPSおよび拡張バッテリーは重いため、その重量に十分耐えられる場所に設置してください。また、ラック搭載時は、できるだけラックの下段に取り付けるようにしてください。
※5: UPSアクセサリー Network Management Card 2(AP9630J)またはNetwork Management Card 2 EM(AP9631J)との併用が必要です。
※6: 交換時目安は保証値ではありません。要バッテリー交換LED点灯の有無に関わらず、上記期間を経過した場合、バッテリーを定期交換することを推奨します。
※7: UPSの入力ケーブルを取り外し、UPS内部にあるターミナルを利用してハードワイヤー接続が可能です。
※8: 出力をハードワイヤー接続するには、オプションの出力ハードワイヤーキット(SRT001)が必要です。
※9: グリーンモードは初期設定ではDisableになっています。Enableにした場合は商用電源供給となり、停電発生時には10ms以下の切替時間が発生します。 。

導入事例

情報処理サービス業さま

ビジネスの拡大に合わせバッテリー容量増設が可能な柔軟性でデータセンターの安定運用を支援

Smart-UPS SRTを採用。
ビジネスの拡大に合わせて段階的にバッテリー容量の増設が可能であることが決定理由となった。
サーバーの増加に合わせて容量を順次拡張できるため、初期投資費用を軽減し効率的な投資を実現。
天候による予期せぬ停電や瞬断によるサーバーダウンタイムへの備えを行うことでいかなるときにも電源を供給し続ける信頼性を確保。
シュナイダーエレクトリックではUPSだけでなく、監視ツール、ラック、冷却などデータセンター管理ソリューションを提供しているため機能性・実用性を駆使したデータセンター構築を実現できた。

関連する
セミナー・イベント

  • {{ value.Title }}

    {{ Attribute7Value.Attribute7Name }} {{ Attribute8Value.Attribute8Name }}
    開催日時
    {{ value.Attribute9 }}
    開催地
    {{ value.Attribute12 }}
    主催/共催
    {{ value.Attribute13 }}

カタログダウンロード

よくあるご質問

Smart-UPS(SMT)シリーズとの違いは何ですか?

Smart-UPS(SMT)は、ラインインタラクティブ方式ですが、Smart-UPS SRTはより信頼性の高い常時インバーター方式を採用しています。また、本UPSは縦にも横にも設置可能ですので設置環境を選びません。さらにSMTにはない拡張バッテリーパックを接続してバックアップ時間の延長が可能です。シャットダウン用途だけでなく、長時間バックアップの用途にも使用可能です。

バッテリ交換後の使用済みバッテリ発送方法

APC製UPSにおいて「交換用バッテリキット」をご購入いただき内部バッテリを交換した後にご不要となった使用済みのバッテリは送料元払い(お客さまご負担)で弊社に発送してください。送付先や、送付方法の詳細は以下URLを参照ください。

https://www.apc.com/jp/ja/faqs/FA53245/

APCブランド 無停電電源装置(UPS)が不要になった際の処分方法

新たにAPCブランドのUPSを購入頂き、お引き取りの条件を満たす場合は、利用を終えたUPSについて、Trade-UPS にお申し込みいただくことで、UPS本体ごとの引き取りを承っております。
詳細な条件や対象製品、お申し込み方法につきましては、以下ページをご参照ください。

UPS買い替えプログラム Trade-UPS
http://www.apc.co.jp/tradeups/index.html

バッテリの定期交換について

予防保全のためにも、UPSのバッテリは必ず定期的に交換してください。

UPSではバッテリを使用しています。このバッテリには寿命があり、バッテリの寿命を越えた状態で使用された場合、思わぬ障害を発生させる原因となります。
予防保全のためにも、バッテリは必ず定期的に交換してください。
取替え時期を過ぎて使用すると、バッテリの機能を発揮できなくなるだけでなく、バッテリの内部短絡や電槽の破損等が発生し、発煙、火災などの二次障害の原因となる場合があります。
そのため、バッテリは必ず定期的に交換してください。
また、バッテリの使用個数の多い機器や信頼性の要求される重要な機器においては、取替え時期を早めてください。
※一部マニュアル等と記載事項が異なる個所がございますが、日本では電池工業会の指針に従い、ご案内させて頂いております。

尚、UPS本体の耐用年数は日本電機工業会の指針より5〜6年となります。
弊社ではUPS本体の製品サポート期間(保守サービス提供期間) はご購入日から5年間(SMT/SMXシリーズは6年間)としております。
本体使用からサポート期間が経過したUPSは予防保全のため新しいUPSへのお買換えをご検討ください。

備考:
UPSに装着されているバッテリについて、手入れは不要です。
バッテリ交換の目安時期になりましたら、UPS本体の要バッテリ交換LEDの点灯、アラームの有無に関わらず定期的にバッテリ自体の交換を行ってください。

【バッテリに関する注意事項】
・ バッテリの手入れは行わないでください。
はたきがけや、乾いた布、濡れた布で拭いたりすると、静電気による爆発や感電の危険があります。
また、バッテリの外装は樹脂でできているために、有機溶剤等(シンナー、ベンジン、合成洗剤、塗料、化学ぞうきん等)が外装に付着すると、外装が割れて故障や液漏れの原因となります。

・ 弊社にて販売、供給以外のバッテリ、アクセサリ製品をご使用になると、故障や事故の原因となります。
ご使用の場合、性能、動作等の製品保証を一切致しかねますことご注意ください。
