解説

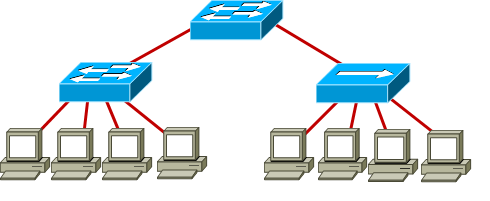

ブロードキャストドメインを分割できる装置はルータです。ハブやレイヤ2スイッチはブロードキャストドメインを分割することはできません。図においてルータは存在していませんので、図全体がひとつのブロードキャストドメインとなります。

なお、コリジョンドメインは次のように分割されます。

・図の左側、レイヤ2スイッチは各ケーブル単位でコリジョンドメインを分割します。このため、中央のレイヤ2スイッチから左側で5個のコリジョンドメインが存在しています。

・図の右側、ハブはコリジョンドメインを分割できません。このため、中央のレイヤ2スイッチから右側はひとつのコリジョンドメインです。

よって、合計6個のコリジョンドメインが存在しています。
