問題132Catalyst Switch

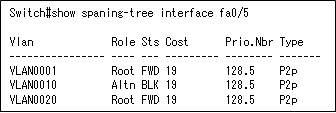

Catalystスイッチでログの出力がありました。このログによると、
ポートfa0/5はVLAN10においてルートポートになっていません。
その理由の説明として正しいものを、次の選択肢の中から1つ選びなさい。
- ① このスイッチには、VLAN10でルートブリッジへ向かうインターフェイスが複数ある
- ② このスイッチは、ルートブリッジへ向かう高優先度のパスコストをもつポートが別に存在する
- ③ このスイッチが、VLAN10においてルートブリッジである
- ④ このスイッチのfa0/5はshutdownされている
② このスイッチは、ルートブリッジへ向かう高優先度のパスコストをもつポートが別に存在する
このスイッチは、VLAN 10 ではSTPモードはブロック（Altn BLK）です。
STPにおいてポートがブロックされているのは、
スイッチの別のポートがルートポートである場合です。
つまり、「ルートブリッジへ向かう高優先度のパスコストをもつポートが別に存在する」
が解答となります。
なお、「VLAN10でルートブリッジへ向かう経路が複数ある」場合でも
fa0/5 がルートポートになる可能性はありますので、
Blockされている理由にはなりません。
また、「このスイッチがVLAN10におけるルートブリッジ」であれば、
他スイッチへ接続されているすべてのポートは指定ポートとなり、
Forwarding状態になります。
Fa0/5がshutdownされている場合にはスパニングツリーは無効であり、
show spanning-tree interface fa0/5を実行すると
「no spanning tree info available for FastEthernet0/5」
と出力されるようになります。
