問題135STPの指定ポート

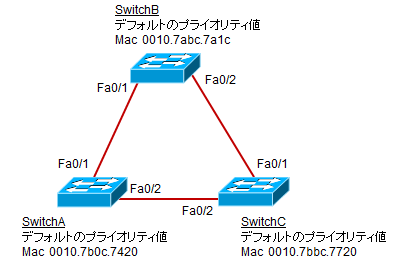

図のような構成で、スイッチ間のすべてのリンクは
同じ帯域幅で正常にアップしているとします。
この場合、どのポートがSTPの指定ポートに選出されますか。
次の選択肢の中から正しいものを3つ選びなさい。
- ① SwitchCのFa0/2
- ② SwitchAのFa0/2
- ③ SwitchBのFa0/1
- ④ SwitchBのFa0/2
- ⑤ SwitchAのFa0/1
- ⑥ SwitchCのFa0/1
② SwitchAのFa0/2
③ SwitchBのFa0/1
④ SwitchBのFa0/2
3台のスイッチはプライオリティがすべてデフォルトの32768で同じです。
そのため最小値のMACアドレスを持つSwitchBがルートブリッジに選出されます。
またルートポートは非ルートブリッジに1ポート選出されます。
今回の構成ではSwitchAのFa0/1、SwitchCのFa0/1がルートポートになります。
そして指定ポートは、セグメントごとに1ポート選出されます。
今回はSwitchBのFa0/1とFa0/2、SwitchAのFa0/2が指定ポートになります。
