問題141コンフィグレーションとして正しいもの

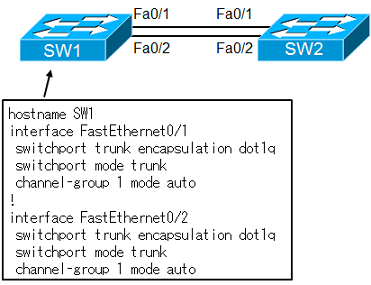

SW1とSW2でイーサチャネルを構成したいです。
SW1の設定が図のようになっている場合、
SW2のコンフィグレーションとして正しいものはどれですか？
次の選択肢の中から1つ選びなさい。
- ① interface FastEthernet0/1[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode passive[]interface FastEthernet0/2[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode passive[]
- ② interface FastEthernet0/1[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode desirable[]interface FastEthernet0/2[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode desirable[]
- ③ interface FastEthernet0/1[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode active[]interface FastEthernet0/2[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode active[]
- ④ interface FastEthernet0/1[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode auto[]interface FastEthernet0/2[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode auto
② interface FastEthernet0/1[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode desirable[]interface FastEthernet0/2[] switchport trunk encapsulation dot1q[] switchport mode trunk[] channel-group 1 mode desirable[]
チャネルプロトコルには、
IEEE標準のLACP（Link Aggregation Control Protocol）と、
Cisco独自のPAgP（Port Aggregation Protocol）があります。
LACPのモードはactiveとpassive、PAgPのモードはdesirableとautoです。
問題の出力から、SW1がautoで設定されているため、
対向はdesirableに設定する必要があります。
IOSのコマンドラインのヘルプを使用すると、
解説の図のようにactiveとpassiveがLACP、
MdesirableとautoがPAgPであることが明示されていますが、
余裕があればどちらのキーワードがLACPでどちらがPAgPかを覚えておくとよいでしょう。
