GIGAスクールソリューションの特長
構成ガイド

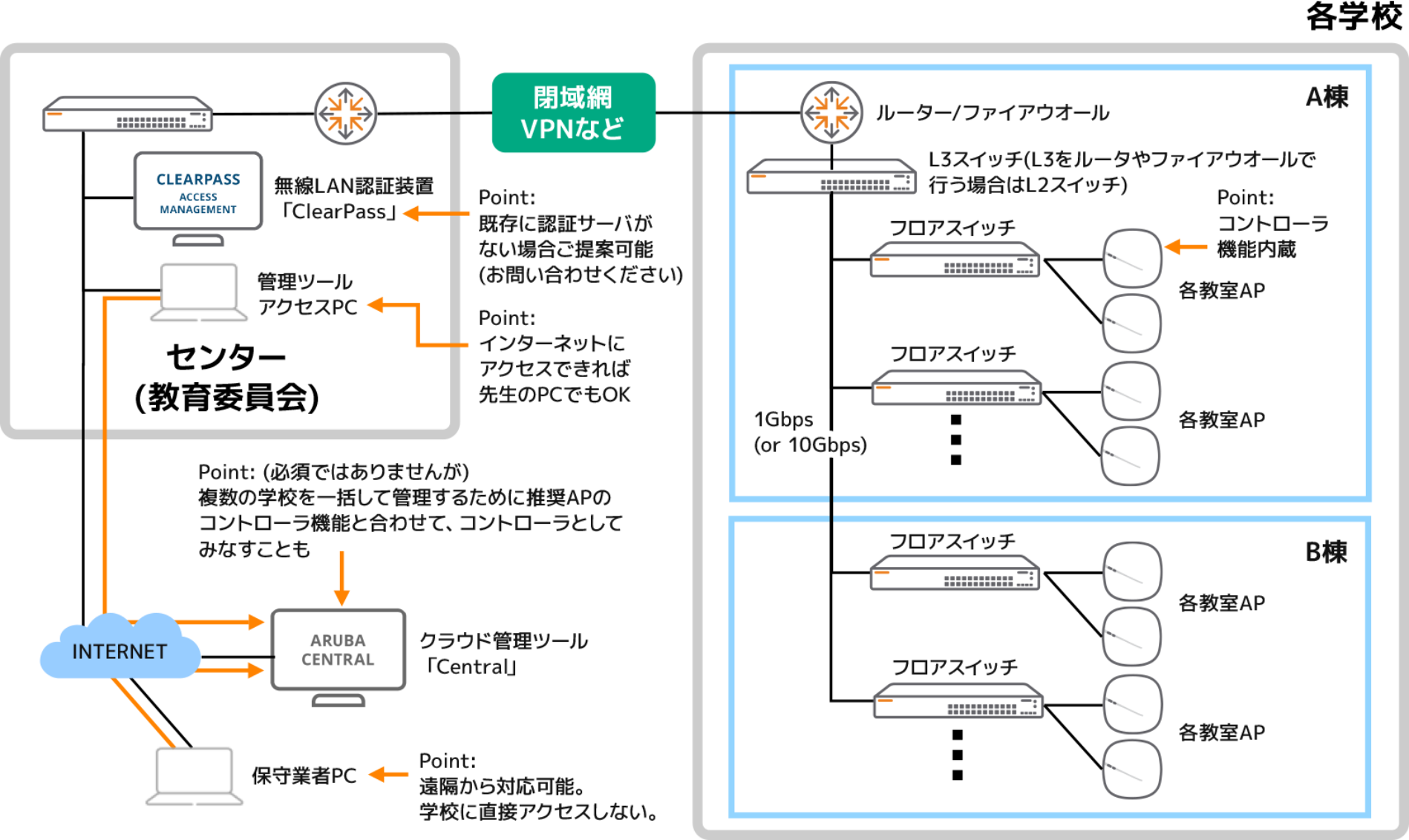

全体構成図
各学校におけるハードウェア設置イメージ

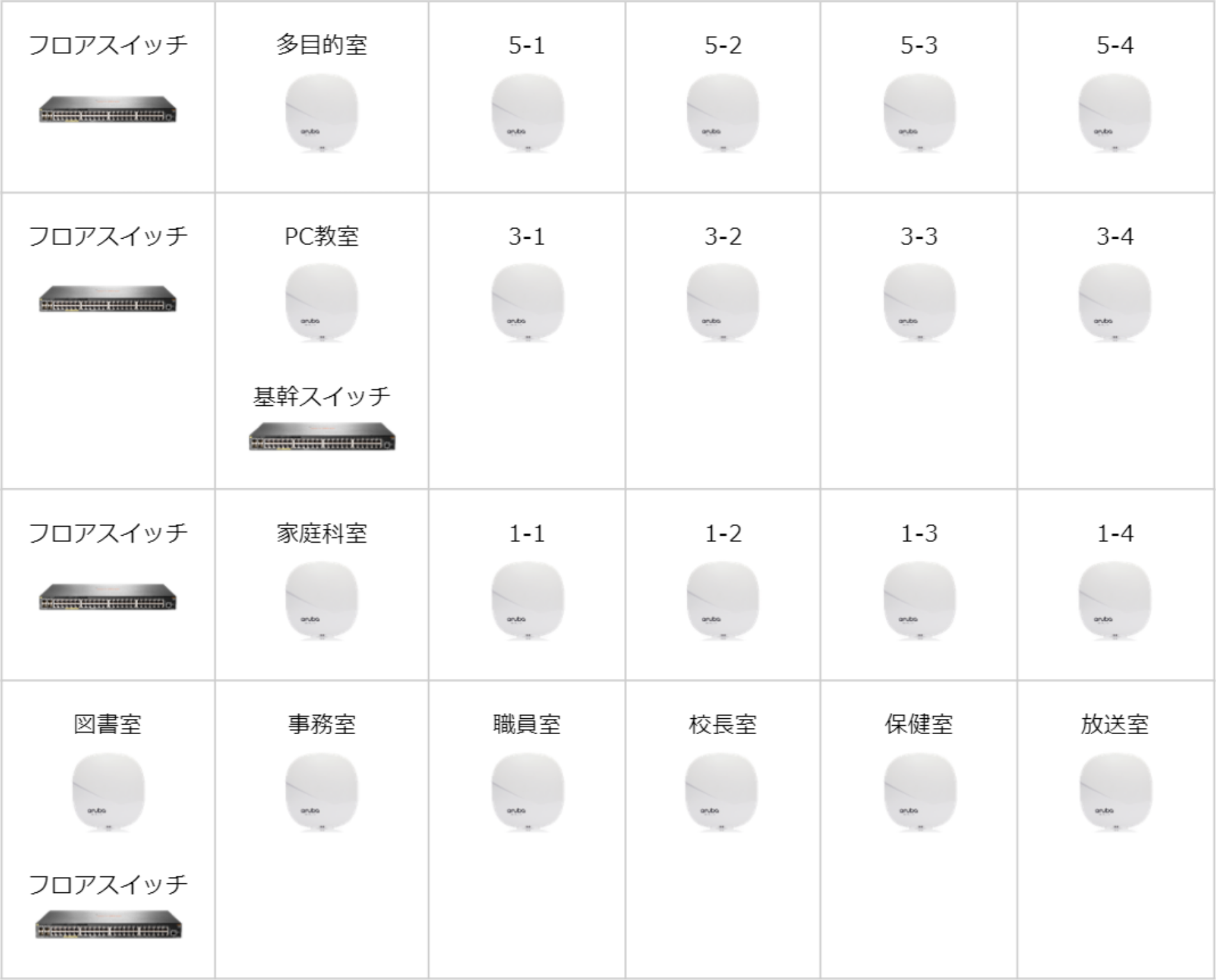

A棟

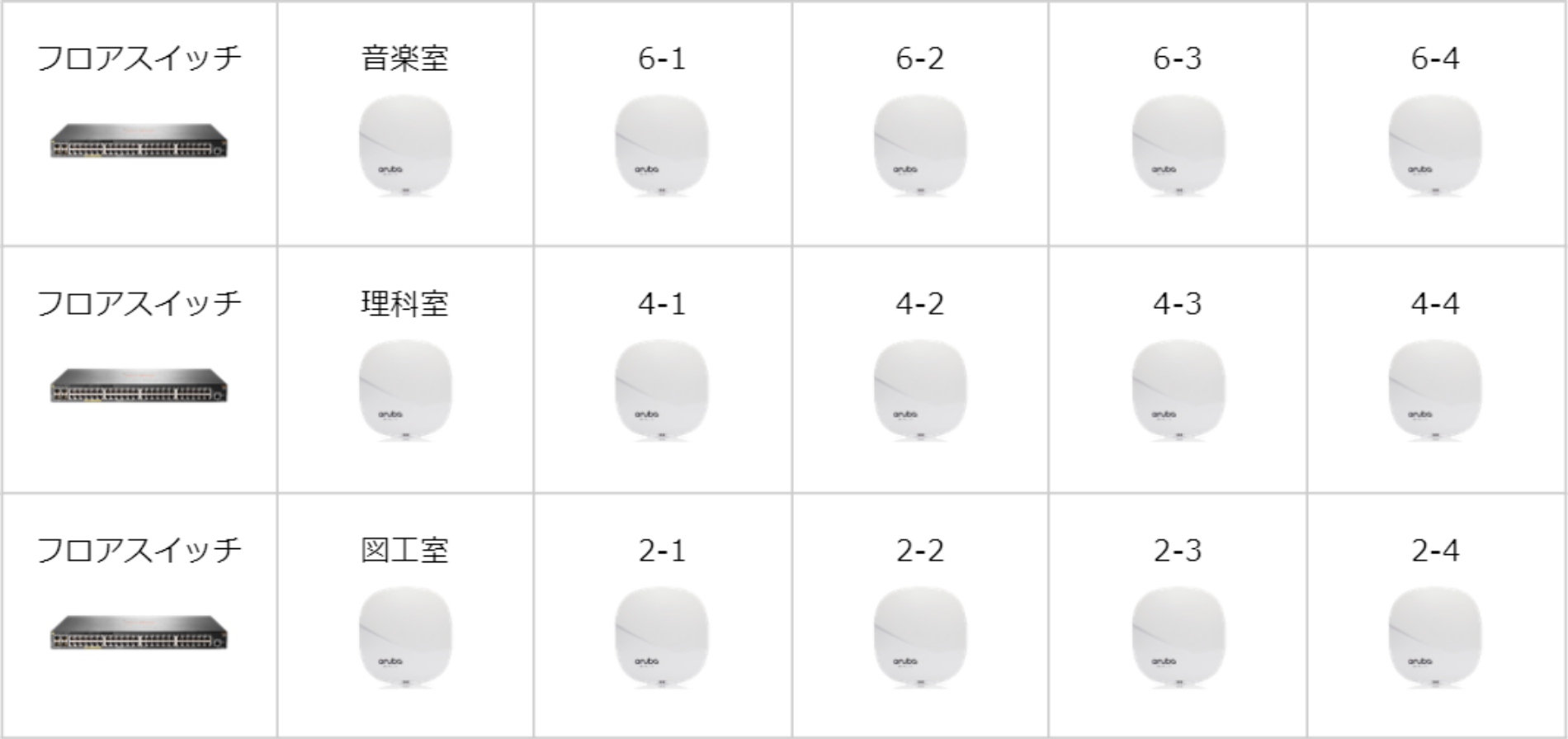

B棟
各学校におけるハードウェア構成イメージ
幹線1Gbps 学校あたりのハードウェア構成例 ①｜クラウド管理、AP有線2ポート の場合
前提条件
- 基幹スイッチ以下すべて1G-T接続とします
- アクセスポイントは有線ポートが2ポートあり標準仕様書に一番マッチするAP-515としております
- アクセスポイントはフロアのPoEスイッチから給電としております
- クラウド管理はアクセスポイント,スイッチを対象にし5年間対応としています
- 無線LAN認証サーバは含んでおりません
| 商品コード | 型番 | 製品名 | 数量 | 参考標準価格（税抜）単価 |
|---|---|---|---|---|
| CQ6P019260 | S0M81A#ACF | HPE Aruba 6200F 24G 4SFP Switch | 1 | ¥675,000 |
| CQ6P017410 | R8N87A | Aruba 6000 24G Class4 PoE 4SFP 370W Switch | 7 | ¥294,000 |
| CQ6AAP0700 | Q9H61A | Aruba AP-515 (JP) Unified AP | 36 | ¥213,000 |
| CQ6ANW1920 | R1C72A | AP-MNT-MP10-E Campus AP mount bracket kit (10-pack) type E: wall-box |
3 | ¥52,000 |
| CQ6ANW1980 | R3J19A | AP-MNT-E Campus AP mount bracket (Qty 1) type E: wall-box | 6 | ¥7,000 |
| CQ6AOP0180 | JY728A | AP-CBL-SERU Console Adapter Cable | 1 | ¥5,000 |
| DC7AAE1340 | Q9Y75AAE | Aruba Central 62xx or 29xx Switch Foundation 5 year Subscription E-STU |
1 | ¥362,000 |
| DC7AAE1290 | Q9Y70AAE | Aruba Central 25xx/4100i/6000/6100/8 to 12 port Switch Foundation 5 year Subscription E-STU |
7 | ¥207,000 |
| DC7AAE1190 | Q9Y60AAE | Aruba Central AP Foundation 5 year Subscription E-STU | 36 | ¥123,000 |
※掲載時点での情報です。
※PoEスイッチに収容可能なアクセスポイントの数は、PoEスイッチの型番及びアクセスポイントの型番により異なります。
幹線1Gbps 学校あたりのハードウェア構成例 ②｜クラウド管理、アクセスポイント有線1ポート の場合
前提条件
- 基幹スイッチ以下すべて1G-T接続とします
- アクセスポイントはコスト重視だが最新Wi-Fi6対応のAP-505としております
- アクセスポイントはフロアのPoEスイッチから給電としております
- クラウド管理はアクセスポイント,スイッチを対象にし5年間対応としています
- 無線LAN認証サーバは含んでおりません基幹スイッチ以下すべて1G-T接続とします
| 商品コード | 型番 | 製品名 | 数量 | 参考標準価格（税抜）単価 |
|---|---|---|---|---|
| CQ6P019260 | S0M81A#ACF | HPE Aruba 6200F 24G 4SFP Switch | 1 | ¥675,000 |
| CQ6P017410 | R8N87A | Aruba 6000 24G Class4 PoE 4SFP 370W Switch | 7 | ¥294,000 |
| CQ6AAP0820 | R2H27A | Aruba AP-505 (JP) Unified AP | 36 | ¥135,000 |
| CQ6ANW1920 | R1C72A | AP-MNT-MP10-E Campus AP mount bracket kit (10-pack) type E: wall-box |
3 | ¥52,000 |
| CQ6ANW1980 | R3J19A | AP-MNT-E Campus AP mount bracket (Qty 1) type E: wall-box | 6 | ¥7,000 |
| CQ6AOP0180 | JY728A | AP-CBL-SERU Console Adapter Cable | 1 | ¥5,000 |
| DC7AAE1340 | Q9Y75AAE | Aruba Central 62xx or 29xx Switch Foundation 5 year Subscription E-STU |
1 | ¥362,000 |
| DC7AAE1290 | Q9Y70AAE | Aruba Central 25xx/4100i/6000/6100/8 to 12 port Switch Foundation 5 year Subscription E-STU |
7 | ¥207,000 |
| DC7AAE1190 | Q9Y60AAE | Aruba Central AP Foundation 5 year Subscription E-STU | 36 | ¥123,000 |
※掲載時点での情報です。
※PoEスイッチに収容可能なアクセスポイントの数は、PoEスイッチの型番及びアクセスポイントの型番により異なります。
