HPE Aruba Networking オーダリングガイド

Aruba 8400スイッチシリーズ

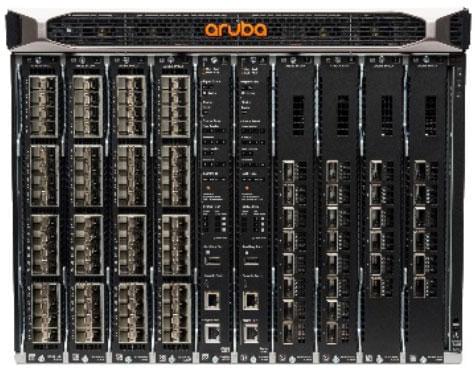

HPE Aruba 8400 8slot, 1x Management Mod, 3x PS, 2x 8400X Fabric Mod, 1x 32port 10G Mod, and 1x 8port 40G Mod Bundle

  • シャーシ型
  • マネージメントモジュール　最大2
  • スイッチファブリックモジュール　最大3
  • サービスモジュールスロット数　8
  • 1G/10GBASE-R SFP+　最大224
  • 1G/10G/25G SFP28　最大200
  • 40G QSFP+　最大56
  • 40G/100G QSFP28　最大36
  • VSX(MC-LAG)
  • RIPv2, OSPF, BGP4, RIPng, OSPFv3, MP-BGP
  • 電源冗長　内部冗長（2+1/2+2 冗長）
JL376A#ACF

Ordering Guide

Step1：スイッチ本体
商品コードMD問い合わせ 型番JL376A#ACF 製品名HPE Aruba 8400 8slot, 1x Management Mod, 3x PS, 2x 8400X Fabric Mod, 1x 32port 10G Mod, and 1x 8port 40G Mod Bundle
Step2：電源（オプション）
電源モジュールが3つ搭載されています。最大搭載数にする場合は下記を1つ選択します。
商品コード：

CQ6P101360

 型番：

JL372A#ACF

 製品名：

HPE Aruba X382 54VDC 2750W AC Power Supply
モジュール構成により必要な電力が異なります。
必要となる電力は下記Installation Guideの「System power consumption」の項目をご確認ください。
Aruba 8400 Switch Series Installation and Getting Started Guide
（「System power consumption」の項目）
Step3：マネージメントモジュール（オプション）
マネージメントモジュールが1つ搭載されています。冗長化する場合は下記を1つ選択します。（1+1冗長）
商品コード：

CQ6P101320

 型番：

JL368A

 製品名：

HPE Aruba 8400 Management Module
Step4：スイッチファブリックモジュール（オプション）
スイッチファブリックモジュールが2つ搭載されています。最大搭載数にする場合は下記を1つ選択します。
商品コード：

CQ6P101310

 型番：

JL367A

 製品名：

HPE Aruba 8400X 7.2Tbps Fabric Module
ファブリックモジュールの数量によりI/Oモジュールの搭載可否やパフォーマンスが異なります。
ファブリックモジュールの数量とI/Oモジュールの搭載可否、パフォーマンスについては下記Installation Guideの「Fabric module line rate support」の項目をご確認ください。
Aruba 8400 Switch Series Installation and Getting Started Guide
（「Fabric module line rate support」の項目）
Step5：I/Oモジュール（オプション）
32ポート 10GbE SFP/SFP+モジュール（JL363A）が1つ、8ポート 40GbE QSFP+モジュール（JL365A）が1つ搭載されています。
I/Oモジュールを追加する場合は下記から1～6個選択します。
・32ポート 10GbE SFP/SFP+モジュール
商品コード：

CQ6P101300

 型番：

JL363A

 製品名：

HPE Aruba 8400X 32port 10GbE SFP/SFP+ with MACsec Advanced Modul
・8ポート 40GbE QSFP+モジュール
商品コード：

CQ6P101290

 型番：

JL365A

 製品名：

HPE Aruba 8400X 8port 40GbE QSFP+ Advanced Module
・6ポート 40GbE/100GbE QSFP28モジュール
商品コード：

CQ6P101280

 型番：

JL366A

 製品名：

HPE Aruba 8400X 6port 40GbE/100GbE QSFP28 Advanced Module
・32ポート1/10/25G SFP/SFP+/SFP28モジュール
商品コード：

CQ6P016220

 型番：

JL687A

 製品名：

JL687A　HPE Aruba 8400X-32Y Module
Step6：トランシーバーモジュール（必須）
トランシーバーモジュールを下記から必要数分選択します。
各モジュールに搭載可能なトランシーバーモジュールは「Transceiver Guide」で確認してください。
AOS-S and AOS-CX Transceiver Guide
・32ポート 10GbE SFP/SFP+モジュール（JL363A）対応トランシーバモジュール
①1G
商品コード：

CQ6P015190

 型番：

J4858D

 製品名：

HPE Aruba 1G SFP LC SX 500m MMF Transceiver
商品コード：

CQ6P015200

 型番：

J4859D

 製品名：

HPE Aruba 1G SFP LC LX 10km SMF Transceiver
商品コード：

CQ6P015210

 型番：

J4860D

 製品名：

HPE Aruba 1G SFP LC LH 70km SMF Transceiver
商品コード：

CQ6P015220

 型番：

J8177D

 製品名：

HPE Aruba 1G SFP RJ45 T 100m Cat5e Transceiver
②10G
商品コード：

CQ6P015230

 型番：

J9150D

 製品名：

HPE Aruba 10G SFP+ LC SR 300m MMF Transceiver
商品コード：

CQ6P015940

 型番：

J9151E

 製品名：

HPE Aruba 10G SFP+ LC LR 10km SMF Transceiver Rev2
商品コード：

CQ6P015330

 型番：

J9152D

 製品名：

J9152D HPE Aruba 10G SFP+ LC LRM 220m MMF Transceiver
商品コード：

CQ6P015250

 型番：

J9153D

 製品名：

HPE Aruba 10G SFP+ LC ER 40km SMF Transceiver
商品コード：

CQ6P018310

 型番：

JL563B

 製品名：

HPE Aruba 10GBASE-T SFP+ RJ45 30m Cat6A Transceiver
商品コード：

CQ6P015170

 型番：

J9281D

 製品名：

HPE Aruba 10G SFP+ to SFP+ 1m DAC Cable
商品コード：

CQ6P015180

 型番：

J9283D

 製品名：

HPE Aruba 10G SFP+ to SFP+ 3m DAC Cable
商品コード：

CQ6P015340

 型番：

J9285D

 製品名：

J9285D HPE Aruba 10G SFP+ to SFP+ 7m DAC Cable
・8ポート 40GbE QSFP+モジュール（JL365A）対応トランシーバモジュール
①40G
商品コード：

CQ6P101390

 型番：

JL308A

 製品名：

HPE Aruba X141 40G QSFP+ LC BiDi 150m MMF Transceiver
商品コード：

CQ6P010882

 型番：

JH231A

 製品名：

HP X142 40G QSFP+ MPO SR4 Transceiver
商品コード：

CQ6P010871

 型番：

JH232A

 製品名：

HP X142 40G QSFP+ LC LR4 SM Transceiver
商品コード：

CQ6P010872

 型番：

JH233A

 製品名：

HP X142 40G QSFP+ MPO eSR4 300M XCVR
商品コード：

CQ6P015400

 型番：

Q9G82A

 製品名：

Q9G82A HPE Aruba 40G QSFP+ LC ER4 40km SMF Transceiver
商品コード：

CQ6P010870

 型番：

JH234A

 製品名：

HP X242 40G QSFP+ to QSFP+ 1m DAC Cable
商品コード：

CQ6P010880

 型番：

JH235A

 製品名：

HP X242 40G QSFP+ to QSFP+ 3m DAC Cable
商品コード：

CQ6P010881

 型番：

JH236A

 製品名：

HP X242 40G QSFP+ to QSFP+ 5m DAC Cable
・6ポート 40GbE/100GbE QSFP28モジュール（JL366A）対応トランシーバモジュール
①40G
商品コード：

CQ6P101390

 型番：

JL308A

 製品名：

HPE Aruba X141 40G QSFP+ LC BiDi 150m MMF Transceiver
商品コード：

CQ6P010882

 型番：

JH231A

 製品名：

HP X142 40G QSFP+ MPO SR4 Transceiver
商品コード：

CQ6P010871

 型番：

JH232A

 製品名：

HP X142 40G QSFP+ LC LR4 SM Transceiver
商品コード：

CQ6P010872

 型番：

JH233A

 製品名：

HP X142 40G QSFP+ MPO eSR4 300M XCVR
商品コード：

CQ6P015400

 型番：

Q9G82A

 製品名：

Q9G82A HPE Aruba 40G QSFP+ LC ER4 40km SMF Transceiver
商品コード：

CQ6P010870

 型番：

JH234A

 製品名：

HP X242 40G QSFP+ to QSFP+ 1m DAC Cable
商品コード：

CQ6P010880

 型番：

JH235A

 製品名：

HP X242 40G QSFP+ to QSFP+ 3m DAC Cable
商品コード：

CQ6P010881

 型番：

JH236A

 製品名：

HP X242 40G QSFP+ to QSFP+ 5m DAC Cable
・32ポート1/10/25G SFP/SFP+/SFP28モジュール（JL687A）対応トランシーバモジュール
①1G
商品コード：

CQ6P015190

 型番：

J4858D

 製品名：

HPE Aruba 1G SFP LC SX 500m MMF Transceiver
商品コード：

CQ6P015200

 型番：

J4859D

 製品名：

HPE Aruba 1G SFP LC LX 10km SMF Transceiver
商品コード：

CQ6P015210

 型番：

J4860D

 製品名：

HPE Aruba 1G SFP LC LH 70km SMF Transceiver
商品コード：

CQ6P015220

 型番：

J8177D

 製品名：

HPE Aruba 1G SFP RJ45 T 100m Cat5e Transceiver
②10G
商品コード：

CQ6P015230

 型番：

J9150D

 製品名：

HPE Aruba 10G SFP+ LC SR 300m MMF Transceiver
商品コード：

CQ6P015940

 型番：

J9151E

 製品名：

HPE Aruba 10G SFP+ LC LR 10km SMF Transceiver Rev2
商品コード：

CQ6P015250

 型番：

J9153D

 製品名：

HPE Aruba 10G SFP+ LC ER 40km SMF Transceiver
商品コード：

CQ6P018310

 型番：

JL563B

 製品名：

HPE Aruba 10GBASE-T SFP+ RJ45 30m Cat6A Transceiver
商品コード：

CQ6P015170

 型番：

J9281D

 製品名：

HPE Aruba 10G SFP+ to SFP+ 1m DAC Cable
商品コード：

CQ6P015180

 型番：

J9283D

 製品名：

HPE Aruba 10G SFP+ to SFP+ 3m DAC Cable
商品コード：

CQ6P015340

 型番：

J9285D

 製品名：

J9285D HPE Aruba 10G SFP+ to SFP+ 7m DAC Cable
③25G
商品コード：

CQ6P015830

 型番：

JL484A

 製品名：

HPE Aruba 25G SFP28 LC SR 100m MMF Transceiver
商品コード：

CQ6P015840

 型番：

JL485A

 製品名：

HPE Aruba 25G SFP28 LC eSR 400m MMF Transceiver
商品コード：

CQ6P015850

 型番：

JL486A

 製品名：

HPE Aruba 25G SFP28 LC LR 10km SMF Transceiver
商品コード：

CQ6P015860

 型番：

JL487A

 製品名：

HPE Aruba 25G SFP28 to SFP28 0.65m DAC Cable
商品コード：

CQ6P015870

 型番：

JL488A

 製品名：

HPE Aruba 25G SFP28 to SFP28 3m DAC Cable
商品コード：

CQ6P015880

 型番：

JL489A

 製品名：

HPE Aruba 25G SFP28 to SFP28 5m DAC Cable
Step7：マウントキット（オプション）
2ポストマウントキットが同梱されています。
4ポストマウントキットを使用する場合は下記を選択します。
商品コード：

CQ6P101380

 型番：

JL373A

 製品名：

HPE Aruba X464 4-post Rack Rail Kit
下記Installation Guideの「Mounting the chassis in a rack」の項目をご参照頂き、4ポストマウントキットの必要有無（2ポストマウントキットで問題ないか）をご確認ください。
Aruba 8400 Switch Series Installation and Getting Started Guide
（「Mounting the chassis in a rack」の項目）
Step8：ファン
ファン3個標準搭載。
Step9：保守の選択
SB C&S保守もしくは、HPEメーカー保守から お客さまのご希望にあった保守をご選択ください。
