HPE Aruba Networking オーダリングガイド

AP-510シリーズ Unified AP

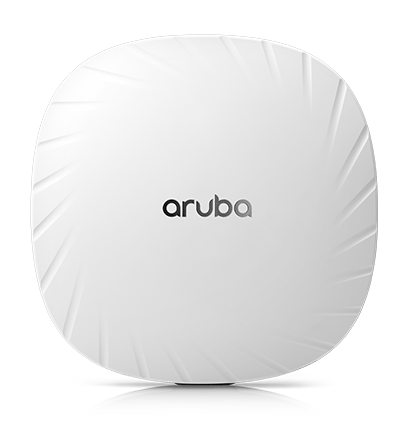

AP-514-JP Unified AP

802.11ax ミドルレンジモデル
最大パフォーマンス：4.8Gbps（5GHz）、574Mbps（2.4GHz)
  • 802.11a/b/g/n/ac Wave2/ax
  • アンテナ外付け
  • 5GHz: 4x4:4 4.8Gbps (4SS/HE160 クライアント)
  • 2.4GHz: 2x2:2 574Mbps (2SS HE40クライアント)
  • Ethernet: 100/1000/2500BASE-T x1ポート、10/100/1000BASE-T x1ポート
Q9H56A

Ordering Guide

Step1：アクセスポイント本体
商品コードCQ6AAP0690 型番Q9H56A 製品名AP-514-JP
Step2：アンテナの選択
アンテナマトリクスへ

AP-514-JPはアンテナ外付けのため必須となります。
Step3：マウントキットの選択
AP-MNT-ABCDEマウントキットの一覧は以下の通りです。
※こちらには1個パックと10個パックがございます。
マウント方法によりいずれかを選択します。
①9/16"、 14mm T-beam Rail用
1個単位： 商品コード：

CQ6ANW1940

 型番：

R3J15A

 製品名：

AP-MNT-A
10個パック： 商品コード：

CQ6ANW1880

 型番：

JZ370A

 製品名：

AP-MNT-MP10-A
②15/16"、24mm T-beam Rail用
1個単位： 商品コード：

CQ6ANW1950

 型番：

R3J16A

 製品名：

AP-MNT-B
10個パック： 商品コード：

CQ6ANW1890

 型番：

Q9G69A

 製品名：

AP-MNT-MP10-B
③9/16" Profile Rail、9/16" with 1/4" Bolt slot Rail、9/16" with 1/8" Bolt slot Rail用
1個単位： 商品コード：

CQ6ANW1960

 型番：

R3J17A

 製品名：

AP-MNT-C
10個パック： 商品コード：

CQ6ANW1900

 型番：

Q9G70A

 製品名：

AP-MNT-MP10-C
④天井/壁面設置用
1個単位： 商品コード：

CQ6ANW1970

 型番：

R3J18A

 製品名：

AP-MNT-D
10個パック： 商品コード：

CQ6ANW1910

 型番：

Q9G71A

 製品名：

AP-MNT-MP10-D
⑤天井/壁面/ユーティリティボックス設置用
1個単位： 商品コード：

CQ6ANW1980

 型番：

R3J19A

 製品名：

AP-MNT-E
10個パック： 商品コード：

CQ6ANW1920

 型番：

R1C72A

 製品名：

AP-MNT-MP10-E

マウントキットのイメージ図はこちら
Step4：電源の選択
給電方法によりいずれかを選択します。
①PoEスイッチの場合
電源オプションは不要です。
②AC電源の場合
こちらのアダプタとケーブルが必要です。
商品コード：

CQ6ANW2090

 型番：

R3K00A

 製品名：

AP-AC2-12B 12V/48W AC/DC power adapter B
商品コード：

CQ6ANW1280

 型番：

JW122A

 製品名：

PC-AC-JPN
③パワーインジェクタの場合
こちらのパワーインジェクタとケーブルが必要です。
商品コード：

CQ6ANW2270

 型番：

R6P67A

 製品名：

AP-POE-ATSR 1P SR 802.3at 30W Midspan Injector
商品コード：

CQ6ANW1280

 型番：

JW122A

 製品名：

PC-AC-JPN
Step5：その他オプション
設定用コンソールケーブル
コマンドラインから設定する場合、専用のコンソールケーブルが必要になります。
本シリーズのコンソールポートは一般的な形状(RJ45) ではありません。
商品コード：

CQ6AOP0180

 型番：

JY728A

 製品名：

AP-CBL-SERU

Step6：保守の選択
SB C&S保守もしくは、HPEメーカー保守から お客さまのご希望にあった保守をご選択ください。

保守紹介ページへ
ご購入はこちら ご相談・お問い合わせ
