PATLITE
インターフェースコンバータ NBM-D88N
インターフェースコンバータ
接点信号⇔LANをかんたんに変換。接点IP変換機
デジタル入力8点・出力8点搭載。IP機器の監視も可能です。
NBM-D88N 主な機能・特長
-
IP機器・アプリケーション死活監視機能
NBM-D88NよりPING・TRAPでの各種IP機器・アプリケーションの監視が可能です。
異常を検知した際はパトライトを点灯、メール発報などでの報知が可能です。 -

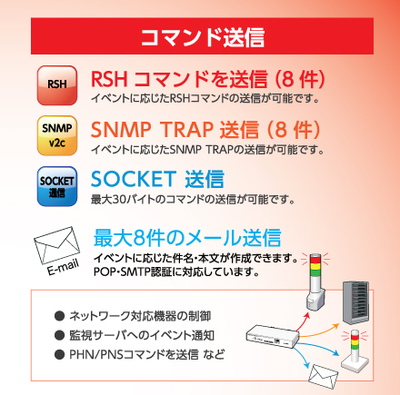

コマンド送信機能
NBM-D88Nより各種汎用コマンドを発報することで各種IP機器の制御が可能です。
-

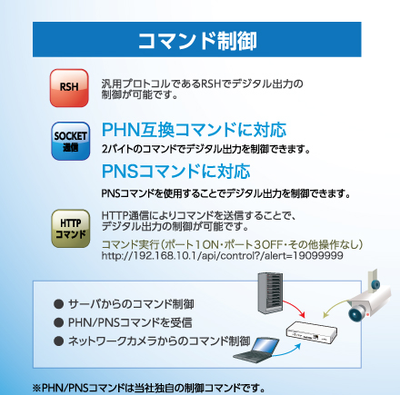

コマンド制御機能
各種汎用コマンドを入力いただくことで、NBM-D88Nからデジタル出力などの制御が可能です。
NBM-D88N 主な機能・特長
ネットワークの状態監視をフレキシブルに制御。NBM-D88Nの各機能をご紹介いたします。
-
01 デジタル入出力 各8点搭載
入力端子台8点・出力端子台8点を持ち、接点入力を持つ機器を、それぞれ独立して制御をおこなうことが可能です。
-
02簡単な設定・更新
Webブラウザ上でIPアドレスを含む詳細な本体設定、デジタル出力やクリア操作の実行、ファームウエアのバージョンアップやコンフィグデータの読み書きを遠隔でおこなうことができます。
-
03デジタル入力検知条件を設定可能
検知条件が揃ったときの動作を設定することで、さまざまな環境や用途でご使用いただけます。
一定時間の継続入力・入力回数・複数のポートへの同時入力などを検知し、設定条件にあわせて動作可能です。 -
04サーバーラックへの取り付けが可能
サーバーラック取り付け用アングルNBM-ANG （オプション）を、ご使用いただく事でサーバーラックへの取り付けも可能です。
-
05USBメモリでのログ取得が可能
ソフト等なしで本体内に50,000件まで保存可能。動作ログをUSBで取得可能です。
-
06貸出評価機でのトライアル
PATLITE メーカーサイトにて、評価機の貸出しも行っておりますのでご購入いただく前にトライアルも可能です。
NBM-D88N 導入事例
火災・災害情報の見える化
災害発生・緊急時は館内放送設備のみで全エリア就業者へ情報伝達する事は困難です。
火報盤・分電盤・緊急地震速報端末の出力をNBM-D88Nへ入力しLANコマンドへ変換。
総合監視ソフトウエアへ送信し災害発生箇所の表示、パトライトの点灯・音声警報により全ての就業者へモレなく災害発生情報が可能です。
温度異常の報知
監視モニタのみでは離席時などに見逃しが発生します。
センサでサーバーの温度異常を検知し異常時の出力をNBM-D88Nへ入力することで、遠隔のパトライトを動作させ光・音 による 報知、またメール送信も可能。
異常に早く気付き、早期対応することでサーバーの停止・サーバー本体へのダメージを防止できます。
入室者・発熱者管理
入館システムでクラスター感染リスク防止にもご活用いただいております。
入館者数の多いビルで入館ゲートにサーモグラフィカメラを設置。
発熱者を自動検知時にQRコードまたは顔認証で、発熱者情報をクラウド経由で各フロア入室システムと連携することで、発熱者が入室を試みても開錠されず防犯・感染予防となります。
仕様一覧
| 型式 | NBM-D88N | ||
|---|---|---|---|
| 本体定格電圧 | DC24V | ||
| ACアダプター | 定格電圧 | AC100～240V（50/60Hz） | |
| 電圧許容範囲 | AC90～264V（50/60Hz） | ||
| 消費電力 | 14W | ||
| 使用温度範囲 | 0～40℃（氷結・結露なきこと） | ||
| 保存温度範囲 | -20℃～65℃（氷結なきこと） | ||
| 使用湿度 | 20～80％ RH（結露なきこと） | ||
| 絶縁抵抗 | 充電金属部 ‐ 非充電金属部間：DC500V 10M Ω以上 | ||
| 耐電圧 | 充電金属部 ‐ 非充電金属部間：AC1500V 10mA 以下（1分間） | ||
| 耐振動性 | 9.8m/s2 | ||
| 通信方式 | LAN通信 | ||
| 物理層：Ethernet（IEEE802.3 準拠）10BASE-T/100BASE-TX （オートネゴシエーション・全二重 / 半二重）コネクタ形状：RJ-45型 8極 |
|||
| データリンク層：CSMA/CD方式 | |||
| ネットワーク層：IP・ARP・ICMP | |||
| トランスポート層：TCP・UDP | |||
| アプリケーション層：HTTP・NTP・Socket（PHN・PNS） SMTP・SNMP（v1、v2c）・DHCP・DNS・POP3・RSH |
|||
| 無電圧接点出力（a接点） | 接点数 | 8点 | |
| 接点定格 | ポート 1-7：3A,AC125V/3A, DC30V 突入電流 5A 以下 最小 1mA DC 5V（参考値） ポート 8 ：3A, AC125V/3A, DC30V 突入電流 78A 以下（TV-5 定格） 最小 10mA DC 5V |
||
| 適合線径 | 単線：φ 0.4～1.2mm（AWG26-16） より線：0.2～1.25mm2（AWG24-16） |
||
| 結線方式 | スクリューレス端子台 | ||
| 接点入力（a接点） | 対応入力接点 | 無電圧接点 NPN トランジスタ | |
| 接点数 | 8点 | ||
| 接点定格 | 出力 ON 電流 6mA 以下／ポート OFF 時端子間電圧 24V |
||
| 適合線径 | 単線：φ0.4～1.2mm（AWG26-16） より線：0.2～1.25mm2（AWG24-16） |
||
| 結線方式 | スクリューレス端子台 | ||
| USB（host） | USB2.0/1.1 TYPE-A 1ポート ログデータ保存用、ファームウエアアップデート用 コンフィグデータアップロード・ダウンロード用 |
||
| 電源出力 | ねじ端子台1点 最大200mA DC 24V ± 10％ | ||
| D_SUB_9pin | 拡張機能 | ||
| LED表示部 | 緑色LED18点（パワー1点、ステータス1点、DO8点、DI8点） | ||
| 操作 | 選択スイッチ、リセットスイッチ、クリアスイッチ、モード切替スイッチ | ||
| 規格 | EMC指令（EN55032（Class A）, EN55024）, RoHS 指令（EN50581） FCC Part 15 subpart B（Class A） |
||
| 取り付け場所 | 屋内 | ||
| 取り付け方法 | 据え置き方式・EIAラック取付方式（オプション品） | ||
| 取り付け方向 | 正方向 | ||
| 質量 | 本体：1150g ACアダプタ：165g | ||
| 保護等級 | IP20（IEC60529による自己宣言） | ||
| 付属品 | AC アダプタ・簡易取扱説明書・ゴム足（4個） | ||
| オプション品 | サーバラック取り付け用アングル | ||
| 参考標準価格（税抜） | オープン価格 | ||
関連資料ダウンロード
-
資料名：NBM-D88N製品カタログ
-
資料名：NBM-D88N仕様書
-
資料名：NBM-D88N取扱説明書
よくあるご質問
- ネットワーク製品は和暦の改元に伴う影響はありますか？
ネットワーク製品は西暦を利用していますので、和暦の改元による製品への影響はありません。
- お客さま登録やサポート契約の登録内容を確認できますか？
メーカー対応になります。
PATLITE お客さま係： regist@patlite.co.jpメールにてお問い合わせください。- お客さま登録やサポート契約の登録内容を変更したいのですが、どうすればよいですか？
メーカー対応になります。
変更される内容を、PATLITE お客さま係にメール「 regist@patlite.co.jp」にてお問い合わせください。
NBM-D88N 関連ページ（PATLITE メーカーサイト）
下記より、PATLITEへ直接のお問い合わせ・デモ依頼・製品情報をご覧いただけます
-
WEB会議など営業関連ページ
DX商談のご要望、商品の選定、型式に関するお問い合わせ、各種資料請求をしていただけます。
-
評価機材貸出しページ
PATLITEで無償で2週間、申請かんたんでお貸出しを行っています。
-
NBM-D88活用事例動画紹介ページ
動画でわかりやすく、仕様・特長をPATLITEの担当者がご紹介しております。
-
NBM-D88N 詳細紹介ページ
仕様詳細・オプション品まで詳しく説明しております。
-
PATLITEオンライン展示会内での説明ページ
NBM-D88N 概要をご紹介しております。
