シュナイダー
Smart-UPS Ultra 5kVA
リチウムイオンバッテリー搭載、小型、軽量、最長10年のサポートのUPS

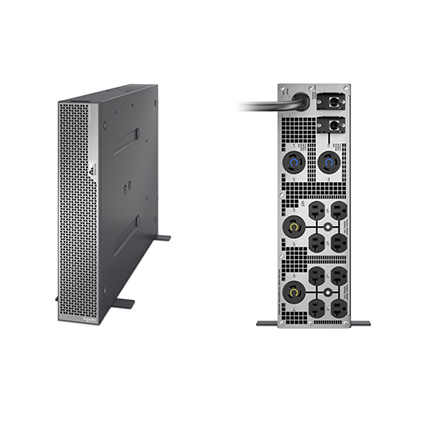

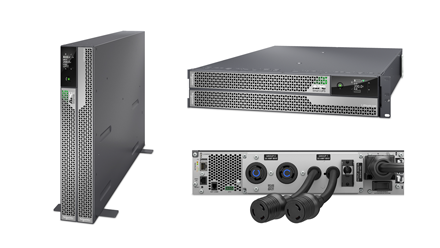

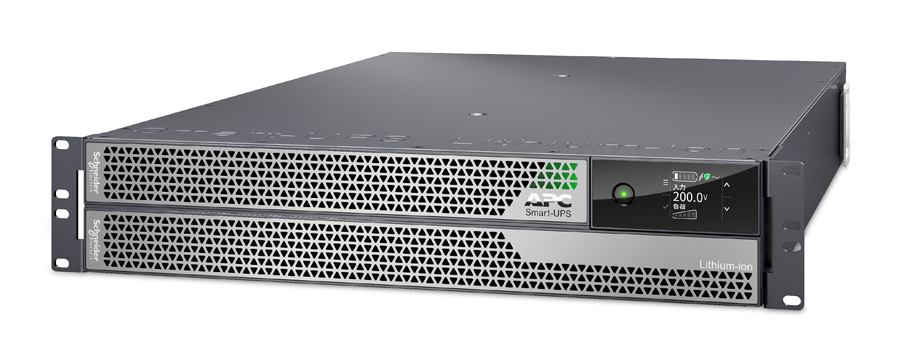

APC Smart-UPS Ultra 5kVA
APC Smart-UPS Ultra 5kVAは、エッジ、オンプレミス環境に適した、サーバーのデータ保護とネットワークの可用性を確保する、200V対応 5kVAのUPSです。長寿命リチウムイオンバッテリー（期待寿命10年）と新世代パワー半導体を採用し、鉛バッテリーを採用した従来モデルと比較し、サイズと重量を大幅に削減しました。オプション品の外部バッテリーパック接続（最大10台まで）によるバックアップ時間の延長も可能、また、ステップダウントランスフォーマーの利用により100V出力にも対応と利用環境の選択肢を提供し、より小型・軽量ながら、信頼性の高い電源保護を可能にします。無償保証5年、最長10年の延長保証（有償）の提供も可能で、安心のITインフラ構築を実現します。
主な特長
クラス最小・最軽量UPS
クラス最小・最軽量 ※1のUPSが大きな特長です。次世代パワー半導体とリチウムイオンバッテリーの採用により、設置スペースと重量を大幅に削減することができます。本製品は、当社鉛バッテリー製品APC Smart-UPS SRT 5000VA 200Vと比較した場合、ラックユニットの設置スペースは3Uから2Uに削減、重量も57kgから30kgと47%削減しました。このことにより、従来の鉛バッテリー製品を搭載できなかった場所への設置が可能となり、より高密度に複数機器を設置することが可能となります。
※1 シュナイダーエレクトリック調べ
無償5年保証と最長10年の延長保証
業界最長の無償保証5年と最長10年の延長保証※2を提供可能です。これにより、管理が十分できない環境においても、長期間の安心を提供いたします。標準製品保証は従来の2年から5年に延長し、より安心してご利用いただけるように長期化しました。これにより、お客さまは長期間にわたって、煩わしいメンテナンスから解放され、万が一の電源障害においても大切なインフラを守ります。
※2 延長保証は有償サービスです
バッテリー期待寿命10年
長寿命のリチウムイオンバッテリーを採用することにより、最大10年※3のバッテリー期待寿命を提供します。（従来比2倍）これにより、万が一の電源障害におけるバッテリー切れのリスクを大幅に削減します。
※3 バッテリー期待寿命は保証値ではありません
バッテリー運転時間の拡大
外部バッテリーパックを最大10台まで接続することで長時間のバッテリー運転が必要な環境においても対応することができます。
接続するシステムの用途と重要性に応じて柔軟な構成を組むことができます。
200V/100V出力への対応
UPS本体は200V対応ですが、オプションのステップダウントランスフォーマー（型番：SRTL5KTFJ）をご利用いただくことで、100V出力にも対応します。
クラウド監視サービス“EcoSturuxre IT”対応
本製品はクラウド監視サービスEcoStruxure ITにも対応しているため、遠隔からUPSの稼働状態を監視でき、重要度の高いアラートはプッシュ通知させることもできます。
Smart-UPS Ultraセグメント&アプリケーション

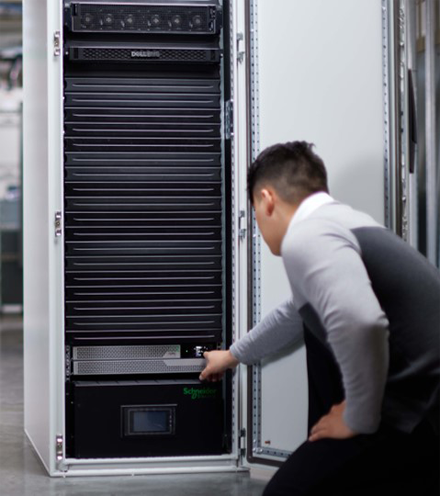

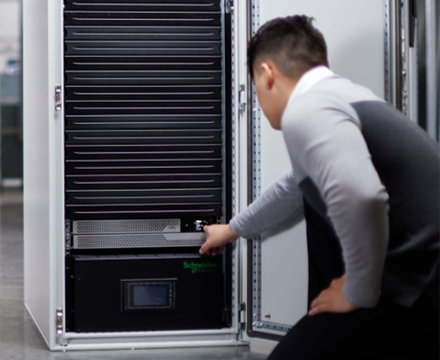

企業内サーバールーム、エッジ
課題
- 新システム、サーバー統廃合、拠点統廃合、移転などによる管理対象の頻繁な変化
- 大小の複数拠点対応
- 管理者の現地不在と管理者不足
- ITスペースの縮小と床荷重問題
- システムダウンによる業務停止、顧客サービスダウン
- 複数システムに対応する高出力
- コンパクト、軽量
- 最長10年のサポート
- 管理者不在でも運用可能な遠隔監視
研究・教育機関
課題
- 研究用途により大きく異なるシステム負荷
- 複数拠点の運用管理
- 限られたITスペースと床荷重の制限
- 長期間のメンテナンス対応
- 複数システムに対応する高出力
- コンパクト、軽量
- 最長10年のサポート
- 管理者不在でも運用可能な遠隔監視
医療情報システム
課題
- 複数システム混在による管理の複雑性
- システムトラブルによる患者サービス低下
- 電源トラブル時の長時間サポート
- システムのライフサイクル長期化
- 複数システムに対応する高出力
- 複数システムに対応する高出力
- 外部バッテリーによるバックアップ時間拡大
- 最長10年のサポート
物流システム
課題
- 取扱量の増大・変化への対応
- 無人・省人化とIT, IoTへの対応
- ネットワークダウンによる作業の停止または低下
- 広大なエリア、複数拠点の運用管理
- 高出力・バックアップ時間拡大
- 最長10年のサポート
- 複数からの管理も可能な遠隔監視
- 100V、200V対応 (オプションのダウントランス利用)
仕様
APC Smart-UPS Ultra On-Line Lithium ion, 5KVA/4.6KW, 2U Rack/Tower, 200V
| 製品型番 | SRTL5KRM2UJ |
|---|---|
| 全般 | |
| 運転方式 | 常時インバーター･力率補正を伴うダブルコンバーション方式 |
| 無償保証期間 | 5年間 |
| 保守サービス | 最大10年間 |
| 入力 | |
| 定格入力電圧 | 200V |
| 入力電圧許容範囲 | AC187～275V単相 |
| 入力周波数許容範囲 | 40-70Hz |
| 定格入力周波数 | 50/60Hz |
| 入力プラグ形状（標準入力プラグ） | NEMA L6-30P |
| 標準入力プラグ使用時 最大入力電流（A） | 24 |
| 入力ケーブル長（mm） | 約3000 |
| 入力力率 | 0.94以上（50％以上の負荷） |
| 出力 | |
| 出力コンセント形状 | NEMA L6-20R×2個 NEMA L6-30R×2個 ハードワイヤー接続※1 |
| 標準入力プラグ使用時 最大出力容量（VA/W） | 5000VA/4600W |
| 定格出力電圧 | AC200V単相 （オプションのステップダウントランスフォーマーを使用することにより100V出力も可能） |
| 出力周波数 | 50/60±3Hz（初期設定）、50/60±0.1Hz（設定可能） |
| 最大負荷時効率 | 94％（オンライン運転時）、97.5％（グリーンモード時）（100％負荷時）※2 |
| 停電切り替え時間（ms） | 無瞬断（オンライン運転時）、10（通常、グリーンモード時） |
| 出力波形 | フィルタリングされた正弦波 |
| バイパス種類 | 自動およびマニュアル |
| バイパス切り替え時間（ms） | 10（通常） |
| ランタイム時間（100％負荷） | 5分※3 |
| バッテリー | |
| バッテリータイプ | リチウムイオン（NMC） |
| 交換用バッテリーキット型番 | SRYLBM |
| 推奨バッテリー交換時期 （放電の回数と周囲温度により変わる）※4 |
9.5～10年＠0～25℃ 6.5～7年@30℃ 4.5～5年@35℃ 3～3.5年@40℃ |
| バッテリー運転時間の延長 | SRTL180RM2UBPJ※5 |
| 寸法・質量 | |
| 外形寸法 高さ×幅×奥行き（mm） | 86×432×795 |
| 梱包寸法 高さ×幅×奥行き（mm） | 392×585×984 |
| 設置形態 | タワー（ペデスタル同梱）/ラック（レールキット同梱）※6 |
| ラックマウント搭載時（EIA 規格19インチラック） | 2U |
| 正味質量（kg）※7 | 約30 |
| 梱包質量（kg） | 約39 |
| 環境 | |
| 使用環境 | 最大高度3,000メートル、湿度0～95％、温度0～40℃（結露なきこと） |
| 保管環境 | 最大高度15,000メートル、湿度0～95％、温度-15～45℃（結露なきこと） |
| UPS電源管理ソフトウエア（別売） | |
| PowerChute Network Shutdown | ○（v4.4以上） |
| PowerChute Business Edition | － |
| Network Management Card 3 EM標準装備 | ○ |
| インターフェース | RJ45（Ethernet）、Universal I/O、Micro USB（コンソール）、EPO |
- 出力をハードワイヤー接続するには、オプションの出力ハードワイヤーキット（SRTL002）が必要です。
- グリーンモードは初期設定ではDisableになっています。Enableにした場合は商用電源供給となり、停電発生時には10ms以下の切り替え時間が発生します。
- ランタイム時間は保証値ではありません。
- 交換時目安は保証値ではありません。要バッテリー交換LED点灯の有無に関わらず、上記期間を経過した場合、バッテリーを定期交換することを推奨します。
- 最大10台まで拡張バッテリーパックを増設することが可能です。また、自動検出により拡張バッテリーパック数をUPS本体が認識します。
- ラック設置の場合、ラックの奥行き（レール取り付け部）が685mm～910mmであることが必要です。
- UPSおよび拡張バッテリーは、その重量に十分耐えられる場所に設置してください。また、ラック搭載時はできるだけラックの下段に取り付けるようにしてください。
アクセサリーオプション
※無償保証期間はいずれも5年
| 外部バッテリーパック | APC Smart-UPS Ultra On-Line Lithium ion XBP 180V 2U Rack/Tower | |
|---|---|---|
| 製品型番 | SRTL180RM2UBPJ | |
| 質量（kg）/梱包質量（kg） | 約32/約42 | |
| 外形寸法 高さ×幅×奥行き（mm） | 86×432×724（※ラックマウント2U対応 ※1） | |
| 梱包寸法 高さ×幅×奥行き（mm） | 392×585×984 | |
| 交換用バッテリーキット | SRYLBM×2 | |
| 接続バッテリーケーブル長（mm） | 500 | |
- ラック設置の場合、ラックの奥行き（レール取り付け部）が655mm～910mmであることが必要です。
- 最大10台まで外部バッテリーパックを増設することが可能です。ただし、UPSのファームウェアバージョンがUPS02.5以下の場合は7台に制限されます。
UPSファームウェアのバージョンアップ手順はこちらを参照ください。 - 外部バッテリーパックは、その重量に十分耐えられる場所に設置してください。また、ラック搭載時はできるだけラックの下段に取り付けるようにしてください。
| ステップダウントランスフォーマー | APC Smart-UPS Ultra On Line SRTL 5kVA Tower Isolation/Step-Down Transformer | |
|---|---|---|
| 製品型番 | SRTL5KTFJ | |
| 定格入力電圧 | AC200V単相2線アース付き | |
| 入力プラグ | NEMA L6-30Pプラグ | |
| 定格出力容量 | 4600VA/4600W※ | |
| 標準出力電圧 | AC100V単相/AC200V単相 | |
| 出力コンセント形状 | AC200V：NEMA L6-30R×1個、NEMA L6-20R×1個NEMA AC100V：L5-20R×2個、NEMA 5-15R（5-20R兼用:Tスロット）×8個 |
|
| 質量（kg）/梱包質量（kg） | 約51/約64 | |
| 外形寸法 高さ×幅×奥行き（mm） | 130×432×676 | |
| 梱包寸法 高さ×幅×奥行き（mm） | 347×980×603 | |
- すべての負荷をAC100V出力に接続した場合、最大出力容量は4000VA/4000Wとなります。
- ラック搭載時には別売のSRTRK2が必要になります。ラックに搭載する場合は、UPS本体の上に設置してください。
また、ラックの奥行き（レール取り付け部）が685mm~910mmであることが必要です。
| 交換用バッテリーキット | APC Smart-UPS Modular Ultra Lithium-ion Battery Module | |
|---|---|---|
| 製品型番 | SRYLBM | |
| 質量（kg）/梱包質量（kg） | 約10/約10 | |
| 外形寸法 高さ×幅×奥行き（mm） | 63×212×571 | |
| 梱包寸法 高さ×幅×奥行き（mm） | 583×212×63 | |
- UPS本体には1個、外部バッテリーパックには2個必要になります。
| 外部バッテリーパック延長ケーブル | APC Smart-UPS Ultra On-Line 15ft Extension Cable for SRTL 5K 180V XBP | |
|---|---|---|
| 製品型番 | SRTL006 | |
| ケーブル長（m） | 約4.5 | |
| 質量（kg）/梱包質量（kg） | 約3.5/約4.5 | |
| 外形寸法 高さ×幅×奥行き（mm） | 51×381×4570 | |
| 梱包寸法 高さ×幅×奥行き（mm） | 117×591×591 | |
| 背面パネル | APC Smart-UPS Ultra On-Line 5KVA OUTPUT Hardwire KIT | |
|---|---|---|
| 製品型番 | SRTL002 | |
| 出力コンセント形状 | ハードワイヤー | |
| 質量（kg）/梱包質量（kg） | 約2.0/約2.5 | |
| 外形寸法 高さ×幅×奥行き（mm） | 78×232×43 | |
| 梱包寸法 高さ×幅×奥行き（mm） | 258×295×267 | |
- ハードワイヤー接続用の電源ケーブルはお客さまにてご用意ください。また、ハードワイヤー接続は有資格者（電気工事士）に必ずご依頼ください。
カタログダウンロード
-

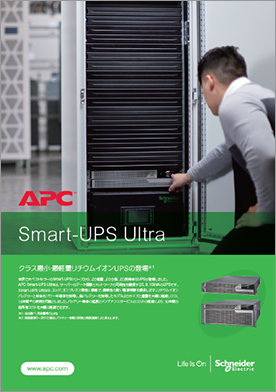

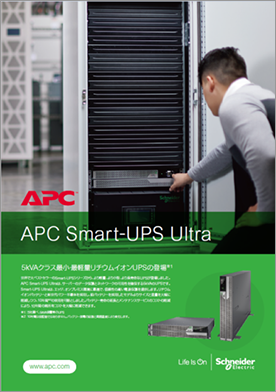

資料名：Smart-UPS Ultra 5kVA Document
Smart-UPS Ultra 5kVA 製品カタログ
-
資料名：小型UPS/Rack/PDU総合カタログ
小型UPSを始め、ITインフラ構築に必要なラック・アクセサリー・PDUも掲載した総合カタログ
-
資料名：IT管理者必見！この一冊で全てわかる！UPSの基礎Ver.2.0
今さら聞けないUPSの選択方法など基礎的な情報の他、APCのUPS製品情報をわかりやすくご紹介
よくあるご質問
- バッテリー交換後の使用済みバッテリー発送方法
APC製UPSにおいて「交換用バッテリーキット」をご購入いただき内部バッテリーを交換した後にご不要となった使用済みのバッテリーは送料元払い（お客さまご負担）でシュナイダーに発送してください。送付先や、送付方法の詳細は以下URLを参照ください。
メーカーサイトで確認する- APCブランド UPSが不要になった際の処分方法
新たにAPCブランドのUPSを購入頂き、お引き取りの条件を満たす場合は、利用を終えたUPSについて、Trade-UPS にお申し込みいただくことで、UPS本体ごとの引き取りを承っております。詳細な条件や対象製品、お申し込み方法につきましては、以下ページをご参照ください。
UPS買い替えプログラム Trade-UPS- バッテリーの定期交換について
- バッテリーは定期的に交換してください。
- バッテリーは寿命を過ぎると、容器の劣化により液漏れすることがあります。漏れ液には有機溶媒が含まれているため、発煙、火災のおそれがあります。また皮膚に付着したり目に入った場合、火傷や失明することも考えられます｡
- 万一、皮膚に付着したり目に入った場合は、すぐに流水で洗浄して、医師に相談してください。
- 本装置はバッテリーを使用しています。本製品のバッテリーを火の中に入れないでください。有毒ガスの発生や爆発、破裂したりする危険性があります。
- バッテリーが液漏れを起こした場合は火気を近づけないでください。
- 可燃性ガスがある場所でバッテリー交換をしないでください。バッテリーを接続する際、火花が飛び、爆発・火災の原因になる恐れがあります。
- バッテリーを金属物でショートさせないでください。火傷をしたり、火災を引き起こす事があります。また、使用済みバッテリーでも内部に電気エネルギーが残っています。
